Découpe au fil chaud

Technique de découpe

Cette technique de découpe utilise un fil résistif dans lequel on fait circuler un courant afin de produire un échauffement. Lorsque le fil est à bonne température il permet de découper proprement du polystyrène, Dépron, EPP …

Il existe différents types de fil résistifs : Nichrome (Nickel / Chrome), Khantal (fer / chrome / aluminium), Constantan (Cuivre / Nickel).

On trouve du fil Kanthal pour quelques dizaines de centimes au métre sur Ebay. (Par exemple : Tech-parts)

Le matériel

Pour ce 1ier essai, j’ai utilsé un fil kanthal de 0.2mm (R = 25ohms / m).

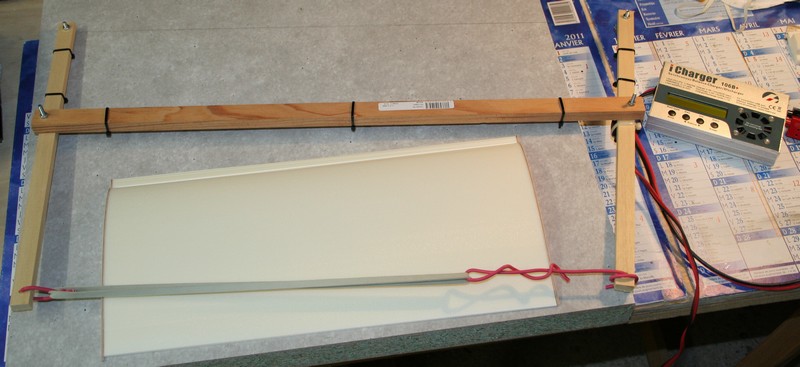

Il est mis en tension par un « arc » en H :

Arc

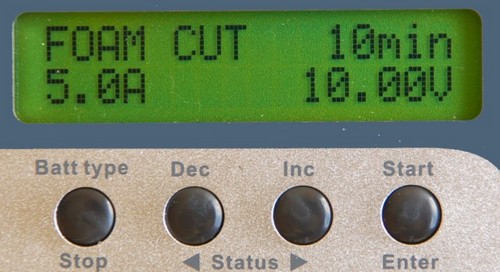

Le fil est alimenté par mon chargeur iCharger 106B+ en mode « Foam cut » :

iCharger

Le courant est réglé à 0.8A pour le fil de 0.2mm (25ohms/m).
La découpe se fait en suivant un gabarit. Le bloc de polystyrène doit être lesté afin de ne pas bouger.

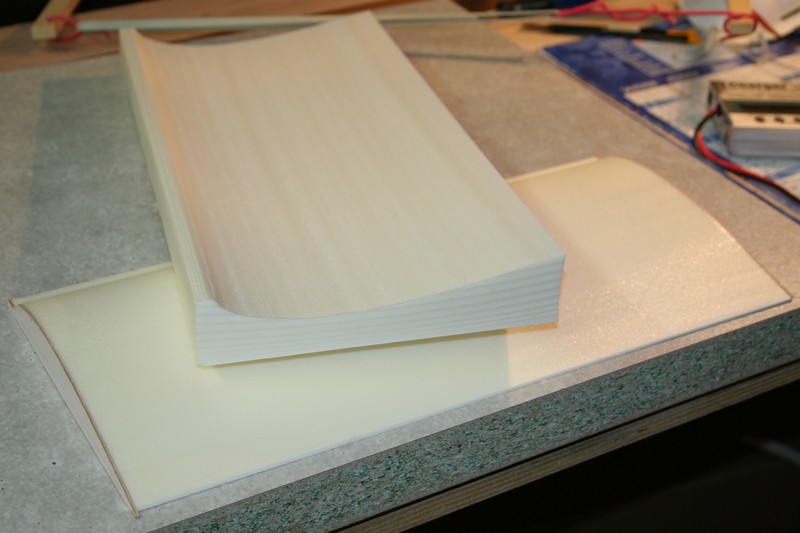

Voici par exemple le résultat sur du polystyrène extrudé :

Fil chaud

Remarques

– Le fil de 0.2mm est un peu fin, donc fragile.
– Sa résistance de 25 ohms/m limite la longueur utilisable.
– Il peut être plus intéressant d’utiliser un fil de 0.3mm (20 ohms/m)

La machine !

Réaliser une belle découpe en guidant l’arc à la main, c’est un peu difficile. Donc voici une machine assez simple à fabriquer.

L’idée vient du site Aéropic : Machine de découpe.

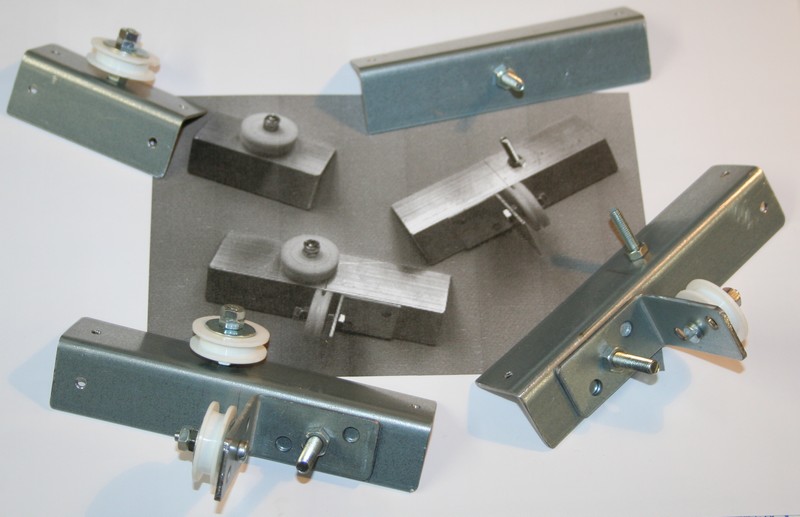

Voici les pièces à réaliser avec de la cornière et des poulies : (Voir aussi sur Aéropic)

Pieces

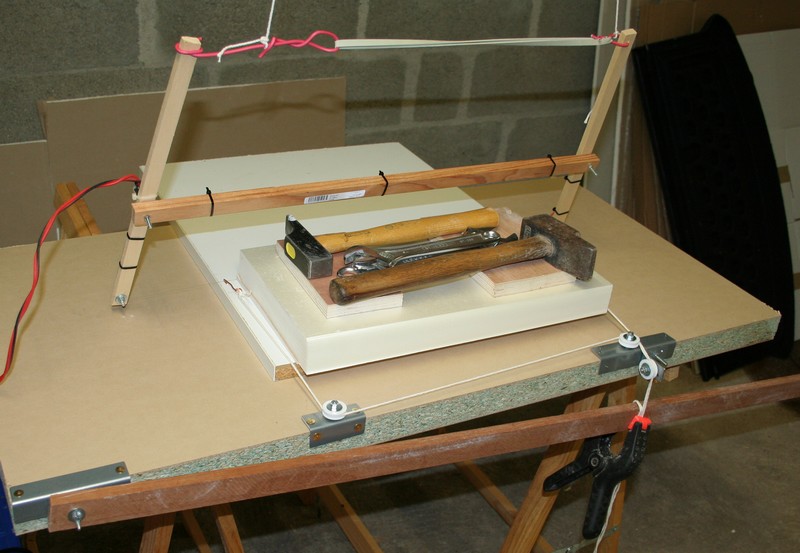

La machine assemblée pour une coupe droite :

Machine

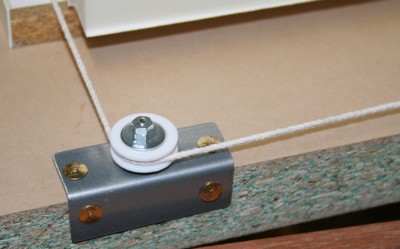

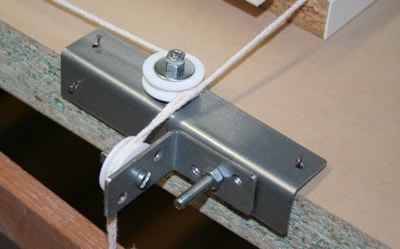

Poulies
Poulies

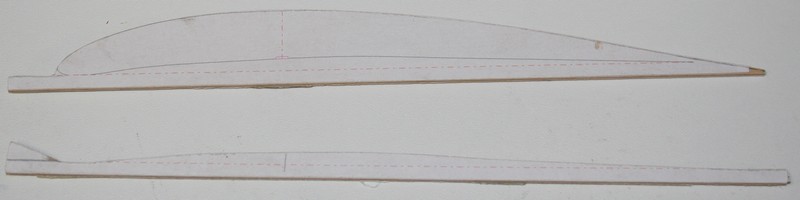

Les profils supérieurs et inférieurs :

Profil

Remarques :
– Le talon est trop fin, donc le fil est trop prêt du plateau …
– Il faut qu’ils soient bien lisse pour que le fil glisse parfaitement.
– Attention à l’angle d’entrée afin que le fil ne reste pas accroché.

Les profils sont collés au double face sur le bloc de polystyrène.

Vidéo :

Le réglage :

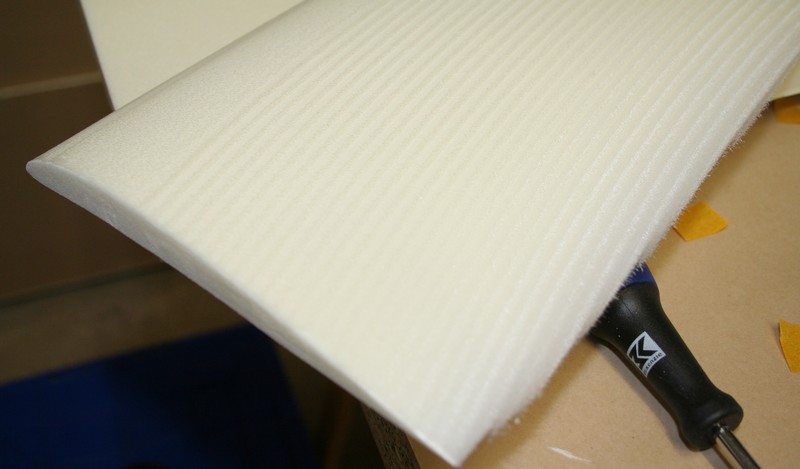

Des vagues : fil pas assez chaud (augmenter le courant) et/ou vitesse trop importante (réduire la masse de traction)

Vagues

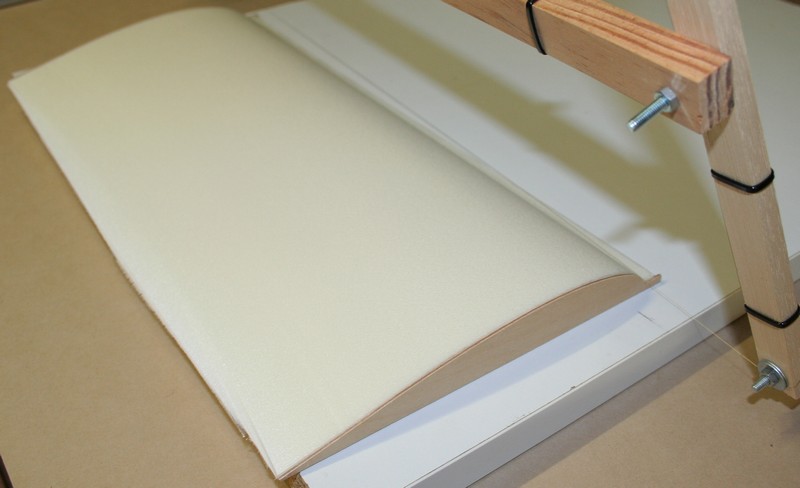

Pour le fil de 0.2mm, je suis passé à 0.9A. Le résultat :

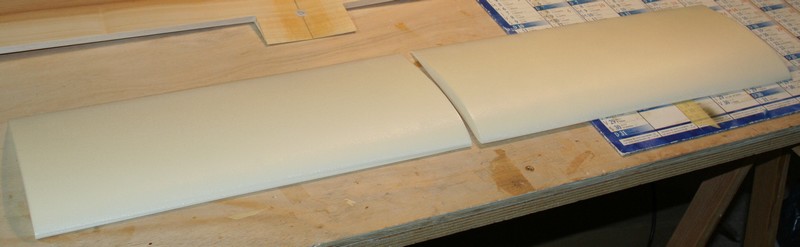

Aile
Aile

La machine suite ! Découpe assymétrique

Lorsque l’aile n’a pas la même corde à l’emplanture qu’au saumon, il faut ajouter une poulie … Puis faire un petit calcul afin de bien les positionner. (Voir Aéropic)

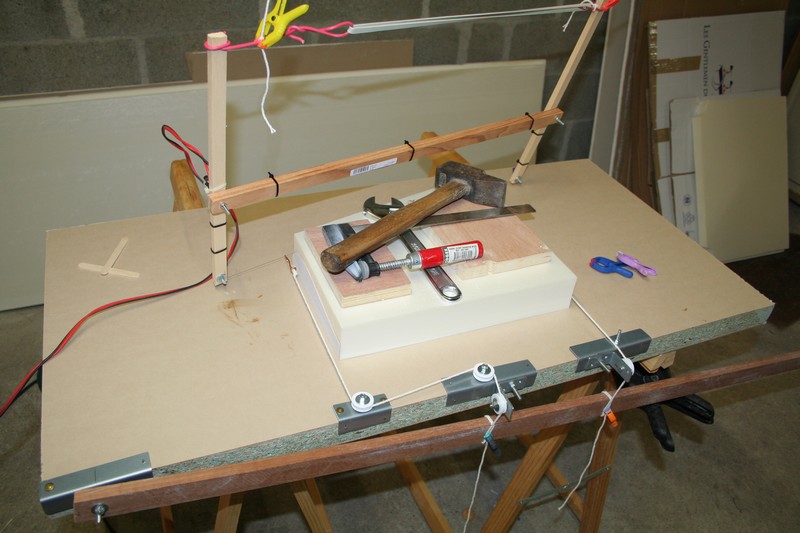

Voici la machine en configuration :

Machine

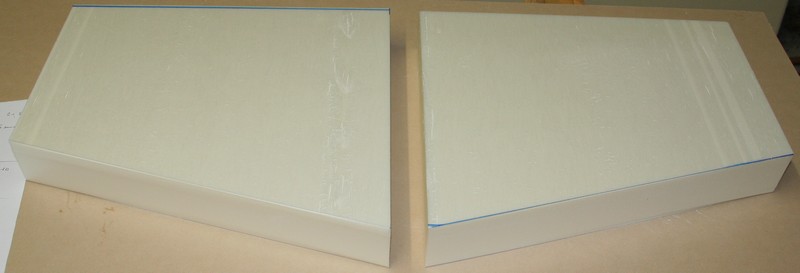

Au préalable les blocs ont été préparés.

Ebauche

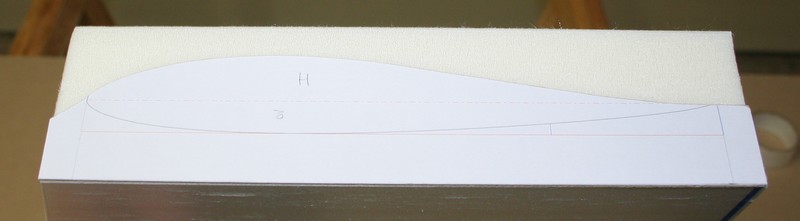

Profil extrado :

Profil

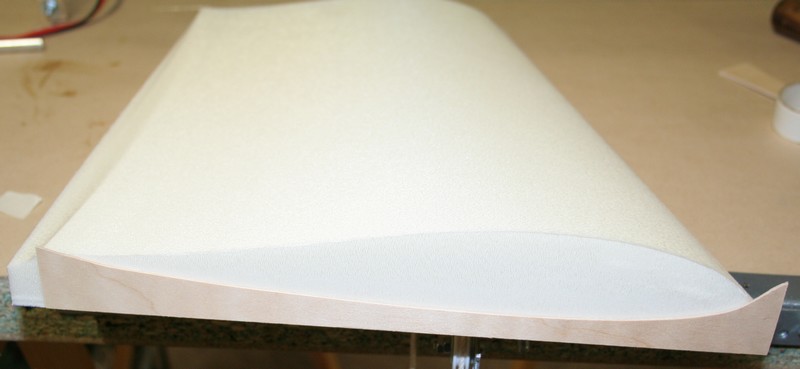

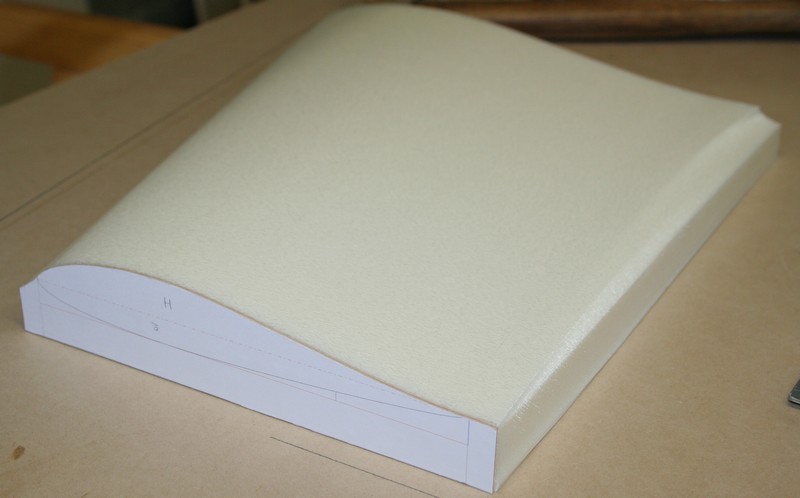

Première passe :

Aile

Profil intrado :

Profil

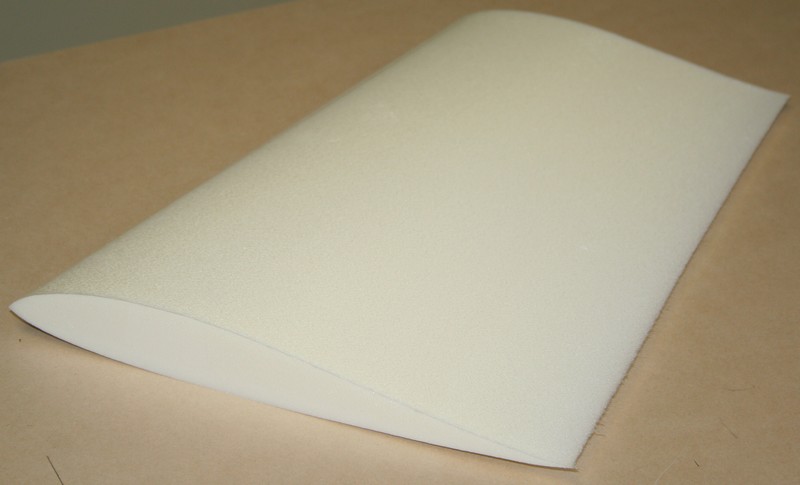

Résultat :

Aile

Remarque :

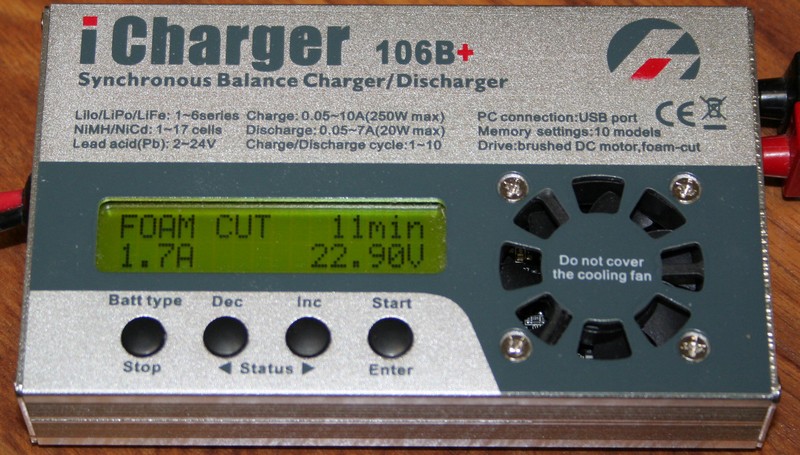

Le fil utilisé : Type Kanthal D; Diamètre : 0.38mm; 12.5 ohms/m. Courant : 1.7 A.

Icharger
