MAD, Mesure Angle & Débattement

Introduction

MAD est un dispositif permettant le réglage des gouvernes d’un avion ou d’un planeur.
Il permet de réaliser les mesures d’angles (en degrés) et de débattement (en mm).

Il suffit de placer le capteur sur la gouverne, de saisir la corde de la gouverne (le plus souvent coté emplanture) et de réaliser le ‘zéro gouverne’ en l’ayant positionné au neutre).

Description

MAD est constitué :
– 1 carte Arduino Pro Mini 3.3V/8MHz
– 1 capteur LIS3DH (Carte SparkFun SEN-13963)
– 1 écran OLED 0.96″ 128×64 I2C SSD1306 (Dispo sur Ebay en plusieurs versions : recherche :’OLED 0.96″ I2C’)
– 3 boutons poussoirs
– 1 batterie

Principe de fonctionnement

MAD utilse le capteur accélérométrique triaxial LIS3DH pour déterminer la position de la gouverne dans l’espace vis à vis de l’accération terrestre.
Il faut noter, que par ce principe de fonctionnement, il n’est pas possible de réaliser une mesure sur une gouverne placée verticalement.
Par exemple, pour la gouverne de direction, il faut faire tourner le fuselage de 90°.

Câblage

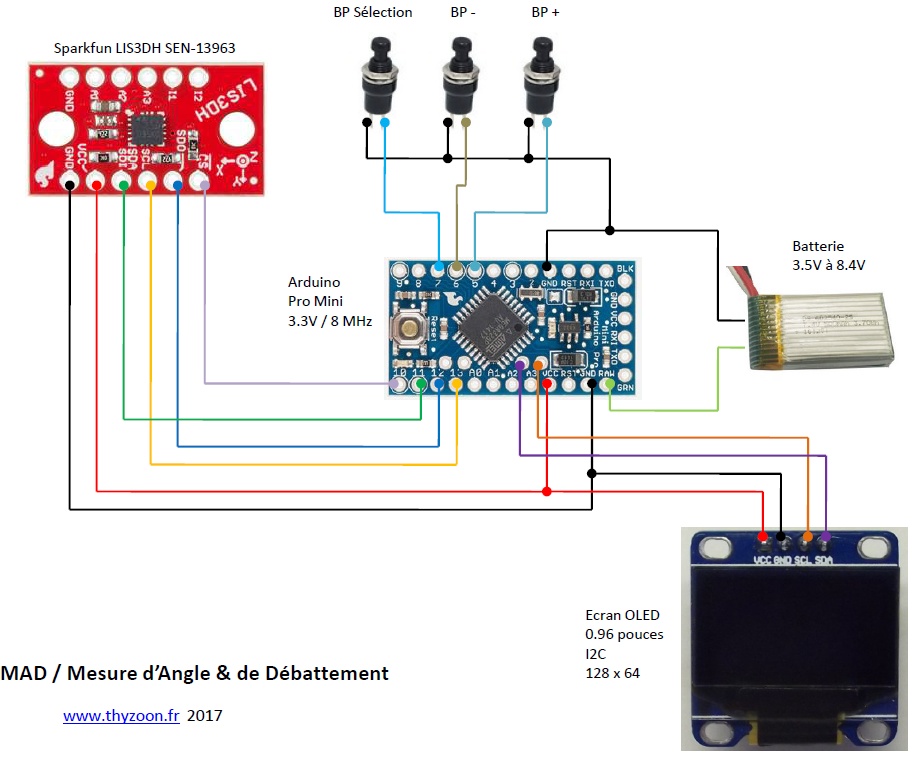

Cablage MAD
Attention : En fonction des versions d’écran OLED, les broches ne sont pas positionnées de la même façon.

En images

Les 2 boîtiers ont été fabriqués en impression 3D (frittage LASER).

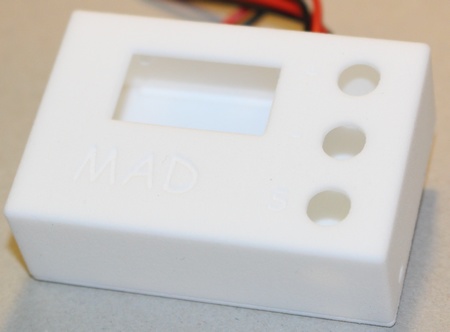

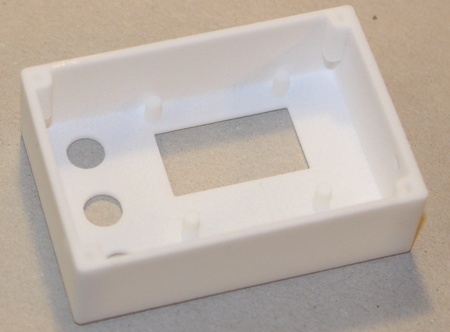

Boitier MAD

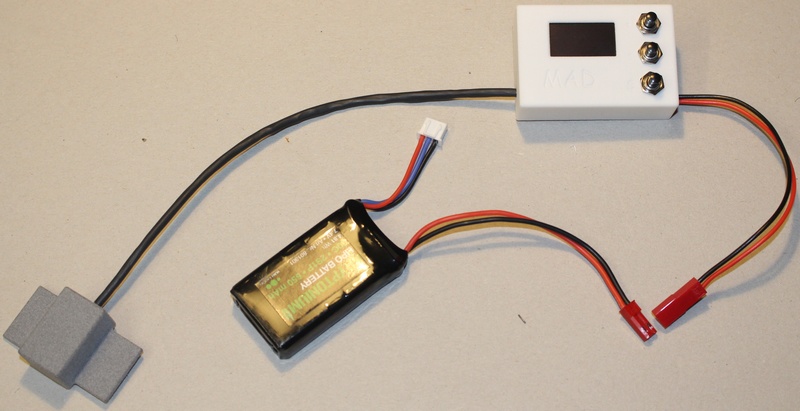

MAD

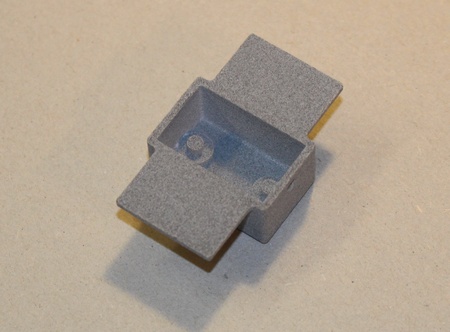

Capteur

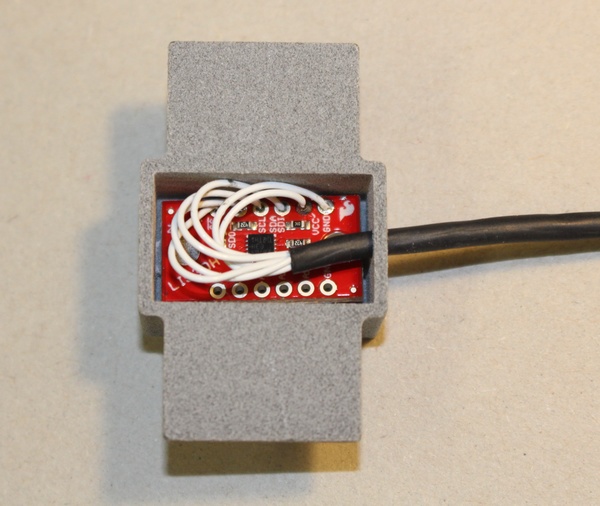

Capteur

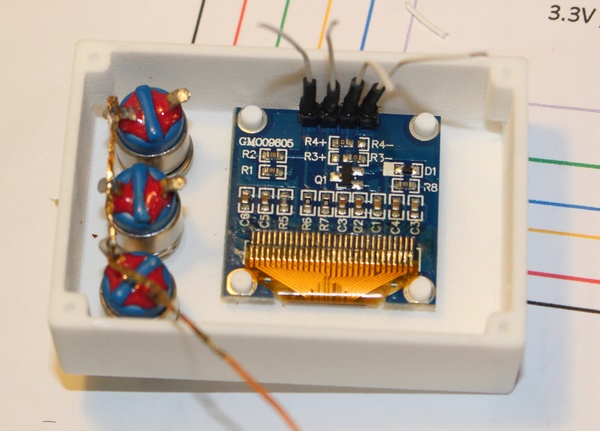

OLED

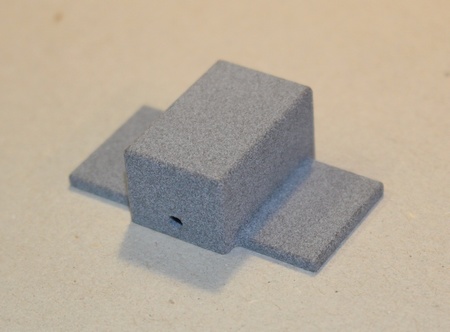

Capteur
MAD

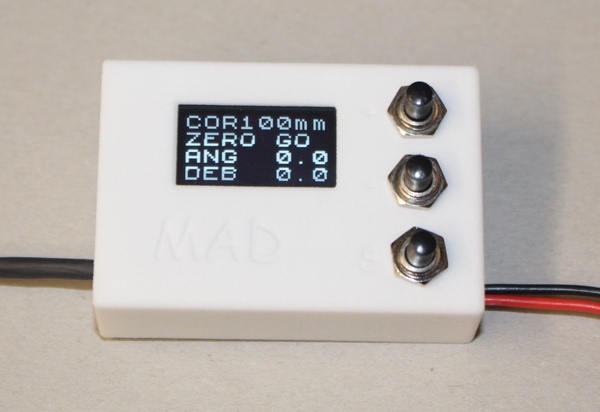

Affichage

Vidéo

Logiciel

Disponible sur demande par la page ‘Contact’.
