LipoMètre Hott, mise en oeuvre

Interconnexions

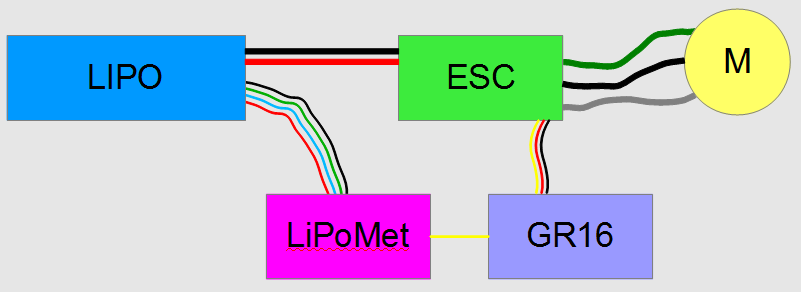

Sur le schéma ci-dessous, on retrouve le pack LiPo connecté au controleur moteur brushless (ESC), lui même connecté au moteur. Le récepteur GR16 (ou autre). Le LiPoMètre est relié au pack par la prise équilibrage. Entre le LiPoMètre et le récepteur, il ne faut connecter que le signal (pas V+, ni V-) afin d’éviter une boucle de masse.

Connexions

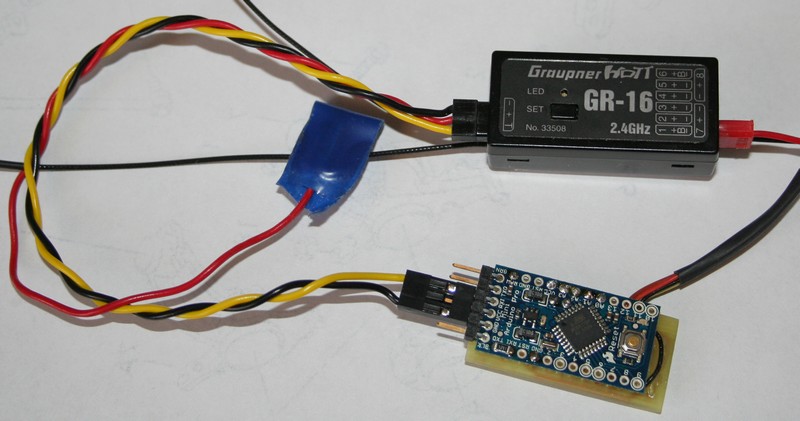

Configuration de test sur table. La masse est connectée car il n’y a pas de liaison de masse par ailleurs.

Test

Enregistrements

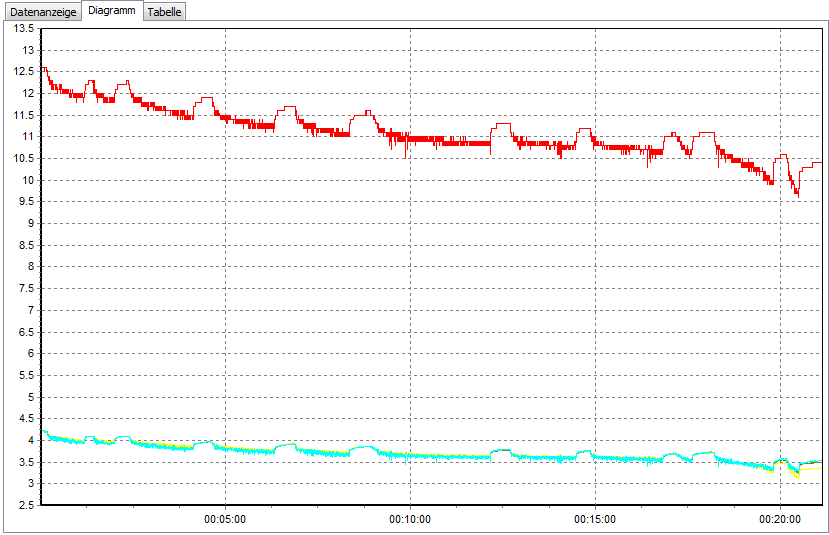

Voici un enregistrement de la télémétrie réalisé avec mon X-Copter.
Le signal de tension du pack complet est en rouge. Les 3 éléments sont en jaune, marron, et cyan. Les remontées de la tension correspondent à des pauses, X-Copter au sol, moteurs coupés.

Graphe

Emballage

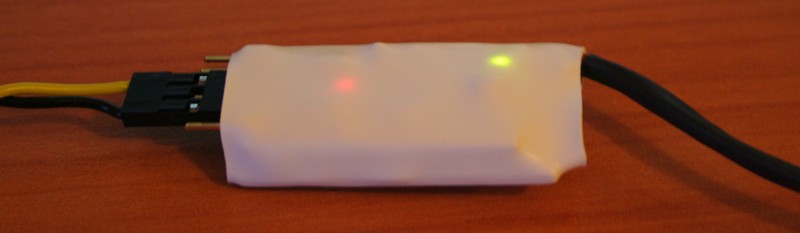

Dans une gaine thermorétractable. Les LEDs sont visibles à travers.

LPM
