ExpressLRS permet d’associer (bind) la radiocommande et les récepteurs par un mot ou phrase de ‘bind’. (Binding phrase)
L’avantage s’est que tous les récepteurs programmés avec la même phrase que la radiocommande seront instantanément connectés à l’émetteur.
Inconvénient, ce système peut poser un grave problème de sécurité, si le modèle sélectionné n’est pas le bon.
La solution a ce problème s’appelle ‘Model match’ et permet au système radio de ne s’initialiser que si le N° du récepteur et celui associé au modèle est identique.
Paramétrage émetteur

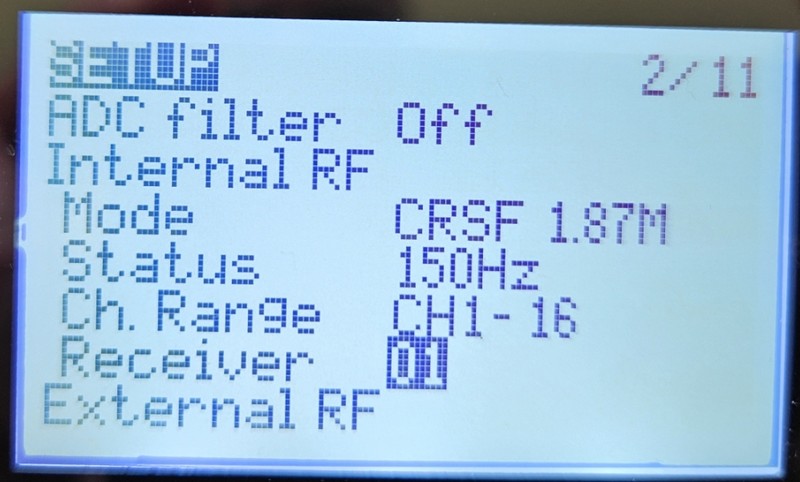

Dans le setup du modèle, il faut d’abord choisir un N° de récepteur :Le n° 1 par exemple ci-dessous.
Le N° peut être choisi entre 1 et 63 en évidant le 0 qui la valeur par défaut.

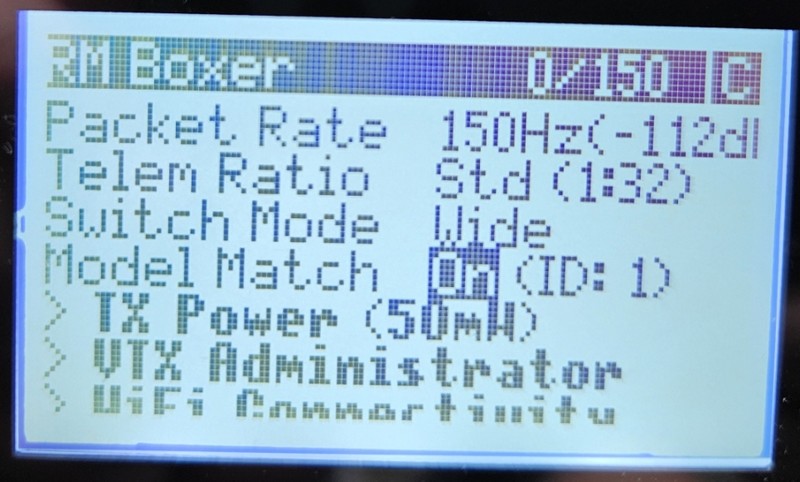

Ensuite en utilisant le script LUA ELRS, il faut activer ‘Model Match’ : ON
On retrouve l’ID du récepteur précédemment renseigné.
Paramétrage récepteur

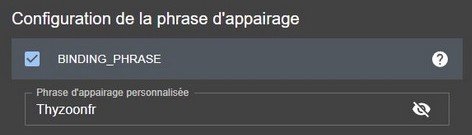

Le récepteur doit bien sûr au préalable avoir été flashé avec la même version ELRS que l’émetteur, et en incluant la même ‘binding phrase’.

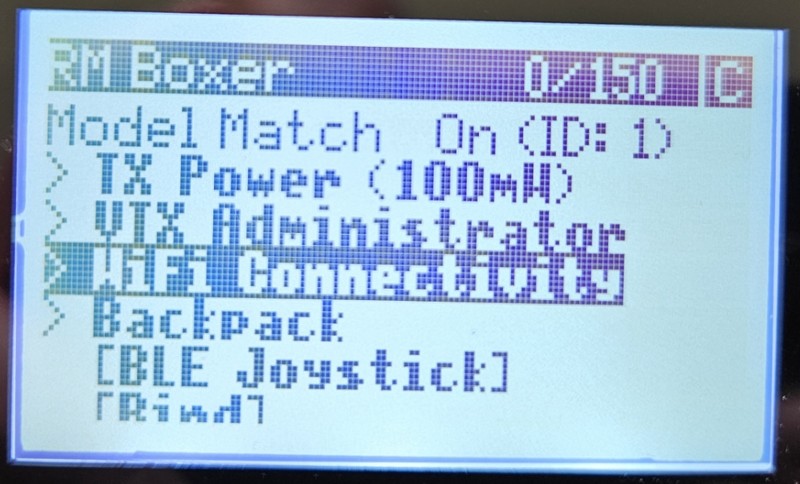

Il va maintenant falloir se connecter en Wifi au récepteur. Pour cela, il faut aller dans le menu WiFi Connectivity du script ExpressLRS.

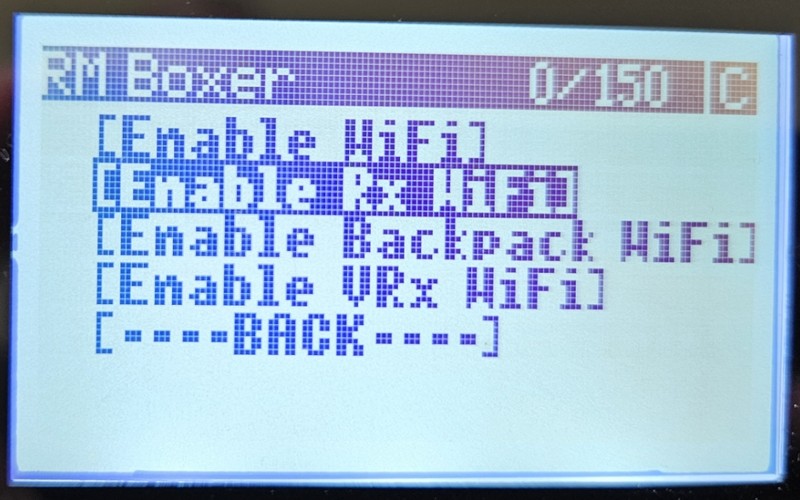

Puis activer ‘Enable Rx WiFi’
A partir de ce moment, il faut utiliser son smartphone, et aller dans les paramètres WiFi, identifier un point d’accès ExpressLRS Rx. Il faut le sélectionner et entrer le mot de passe de connexion : ‘expresslrs’. Il est possible qu’il y ait un message indiquant qu’il n’y a pas d’accès internet, ce qui est normal.
Une fois connecté, il faut ouvrir un navigateur internet et entrer l’adresse IP : 10.0.0.1

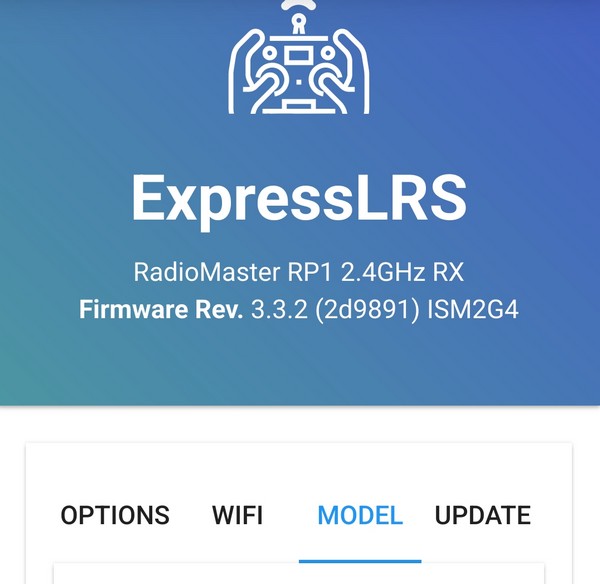

Une page comme ci-dessous doit se charger. Sélectionner ‘MODEL’.

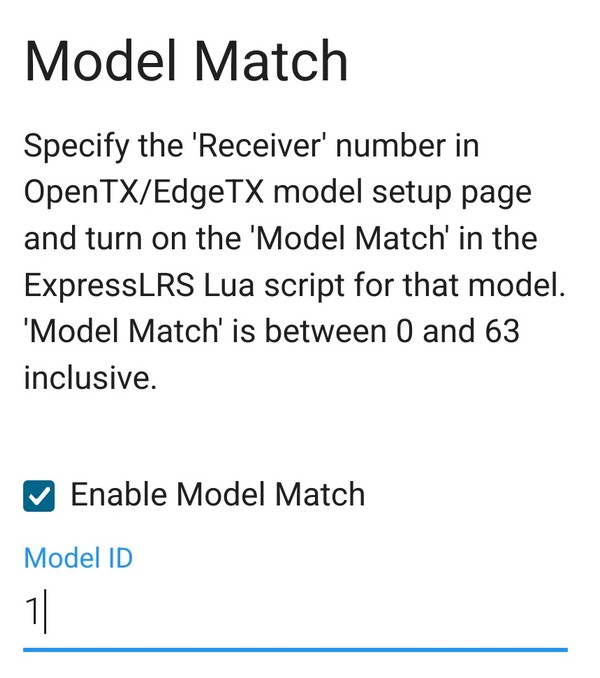

Dans la zone ‘Model match’, cocher la case ‘Enable Model Match’, et indiquer le N° du récepteur.
Descendre dans la page pour sauvegarder (Save).
Mettre hors tension le récepteur et l’émetteur. Redémarrer, tout doit fonctionner. Eventuellement, changer de modèle sur la radiocommande afin de vérifier que l’initialisation ne se fait pas avec un autre ID récepteur …
En complément, et en image, une vidéo de J. Bardwell :
