Evolution EV, montage

Aile

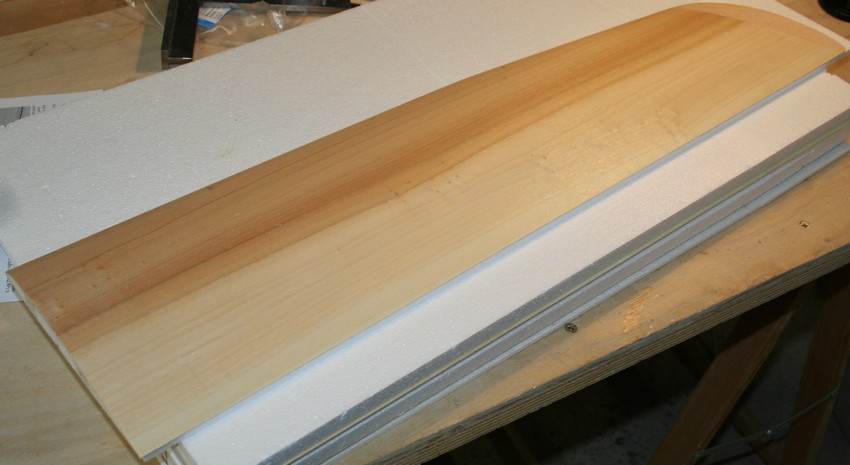

Afin de protéger le coffrage, j’ai passé 2 couches des vernis polyuréthane et poncé après chaque couche. +35g de vernis aile complète…

Vernis

Le vernis : Syntilor BSC

Vernis

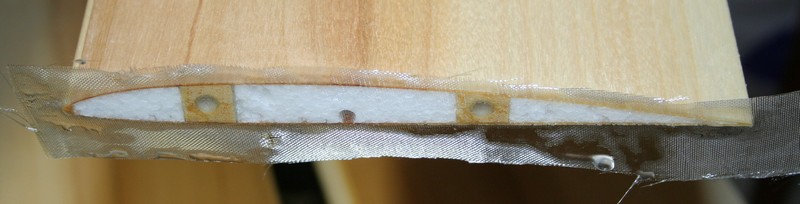

Pose de la fibre de verre en extrémité des tronçon d’aile.

Fibre

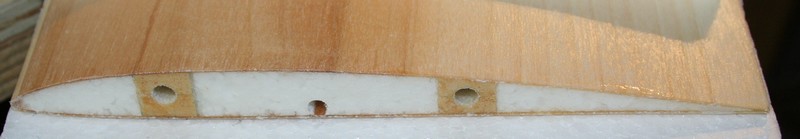

Après découpe avec une lame bien tranchante (les trous sont débouchés) :

Fibre

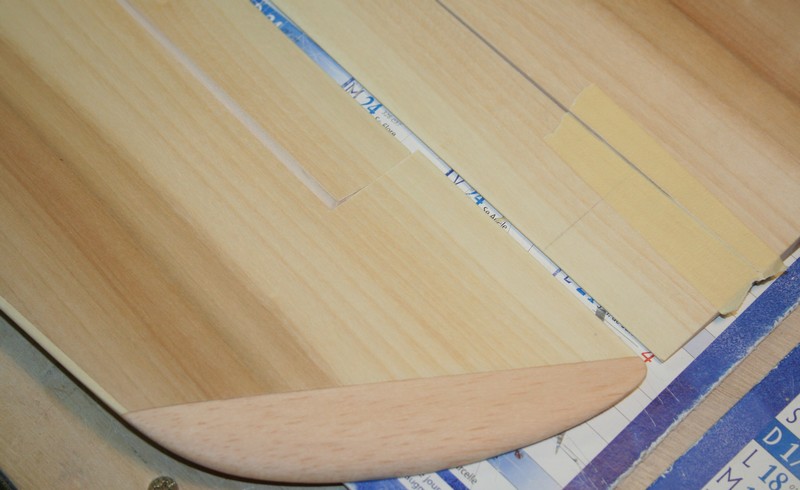

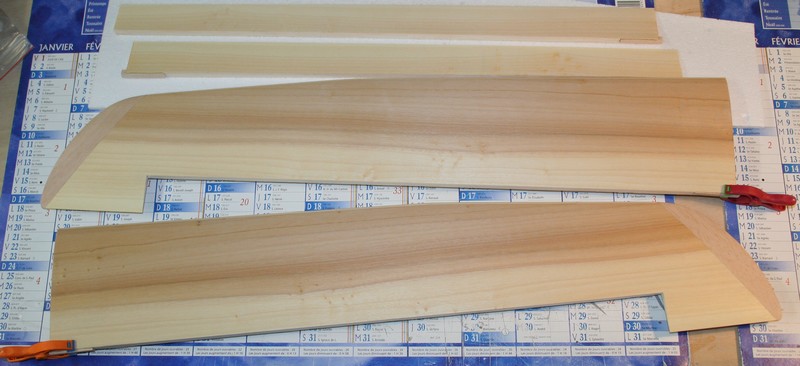

Découpe des ailerons (avec un scalpel, et avec un règlet métallique de collé pour assurer la coupe). Il sont prolongés jusqu’au bout du panneau (selon les conseils trouvés sur les forums). Comme la baguette s’interrompt avant, j’ai enlevé le polystyrène et ajouté un morceau de balsa à chaque extrémité (collage epoxy) (aile et ailerons) :

Ailerons

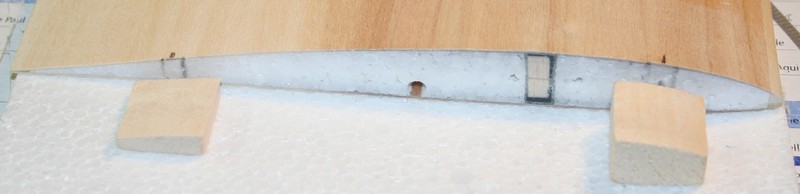

Pendant que la colle sèche, mise en forme des cales destinées au passage des vis de fixation sur le fuselage (panneau central) :

Laiison aile

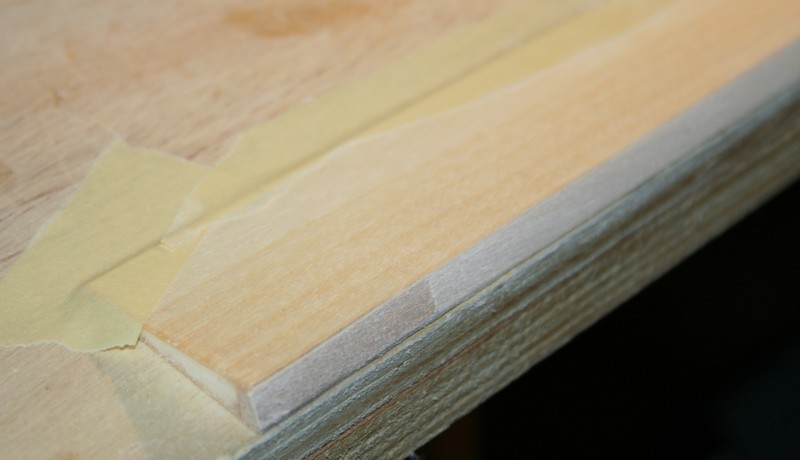

Mise en forme du biseau des ailerons. L’articulation se fera sur l’extrado.

Aileron

Ailerons :

Aileron

Découpe des puits de servo d’ailerons :

Aileron

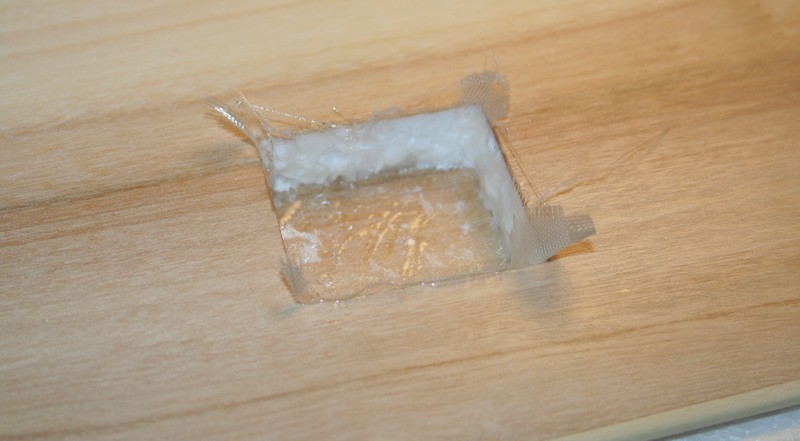

Fibre de verre pour renforcer :

Aileron

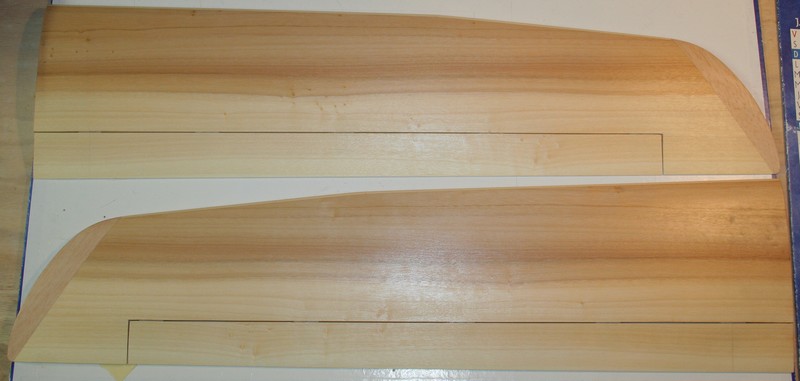

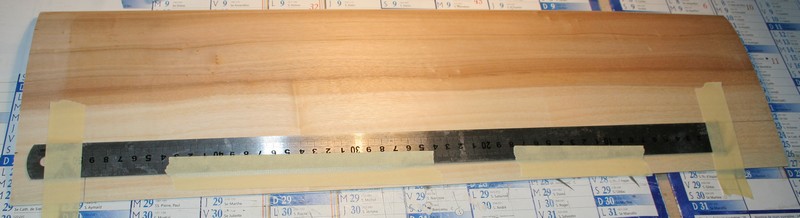

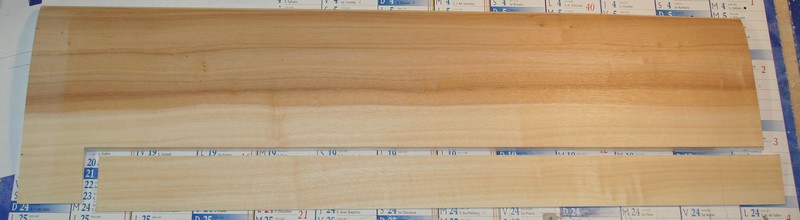

Découpe des volets :

Volets

Les volets sont prolongés vers les ailerons :

Volets

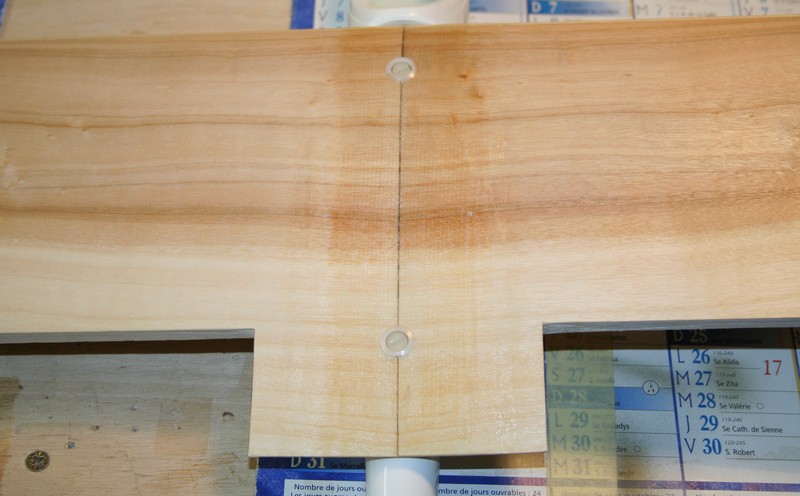

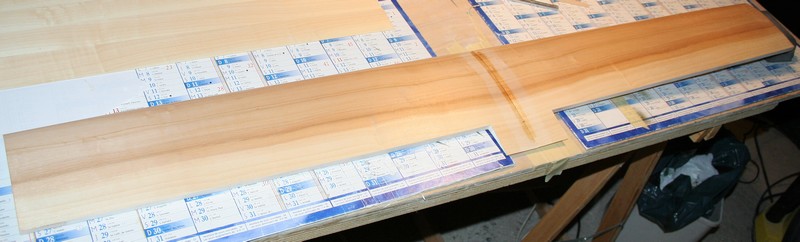

Assemblage des 2 panneaux centraux de l’aile. (Collage à l’epoxy)

Aile

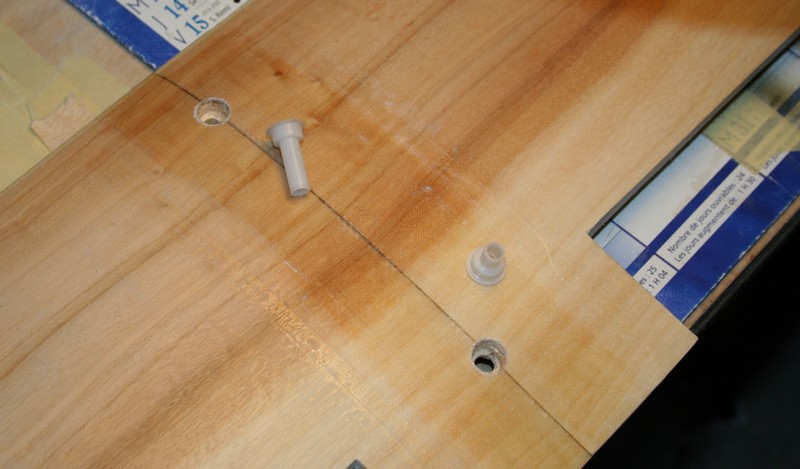

Après pose des renforts en fibre de verre + résine Epoxy. Perçage (6mm et 10mm) pour la mise en place des traversées en plastique (collage époxy).

Aile

Aile fixée sur le fuselage afin de vérifier l’alignement des trous.

Aile

Ailerons assemblés :

Aile

Le logement de volet.

Aile

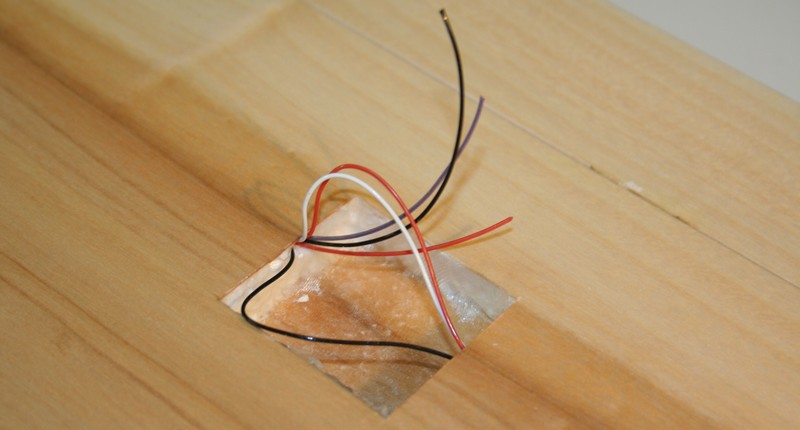

Le centre du panneau.

Aile

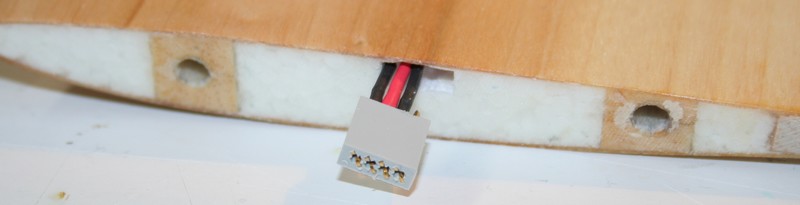

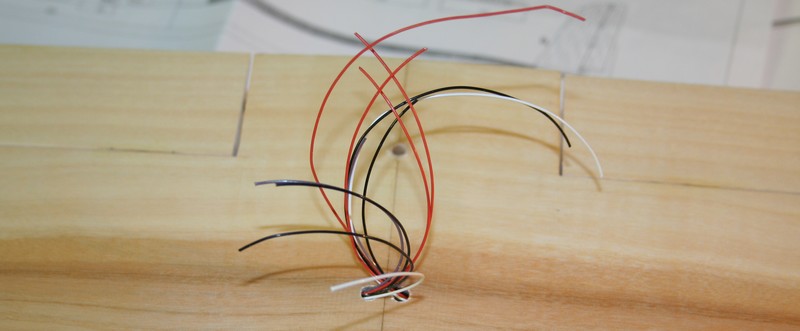

Connexion pour le bout d’aile (servo aileron)

Aile

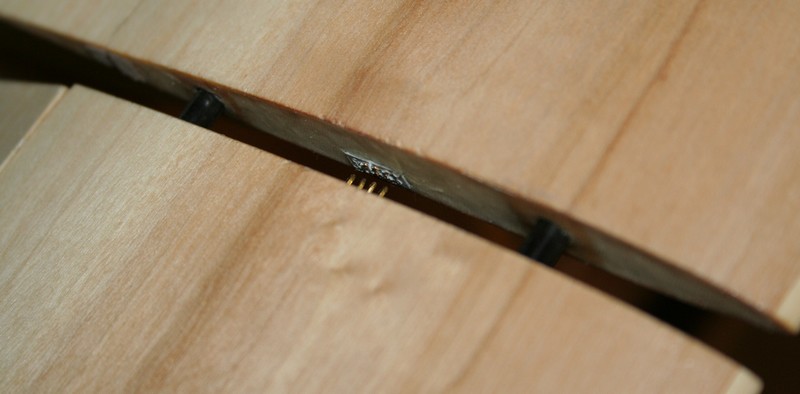

Connexion

Aile

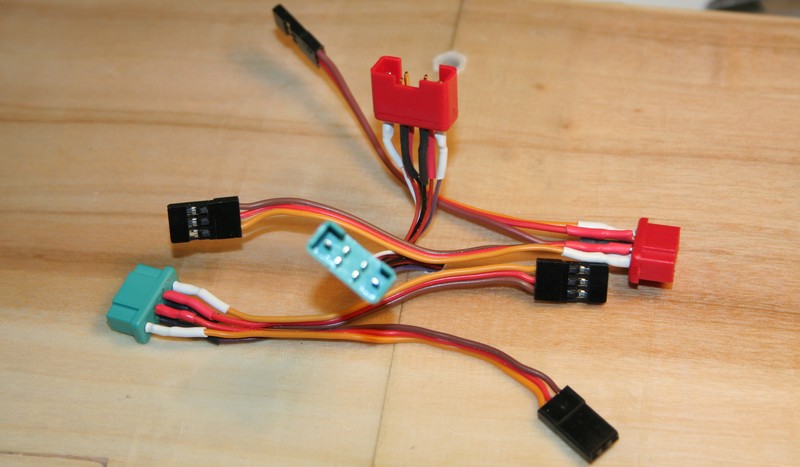

Connexions du récepteur, volets et ailerons

Connexions

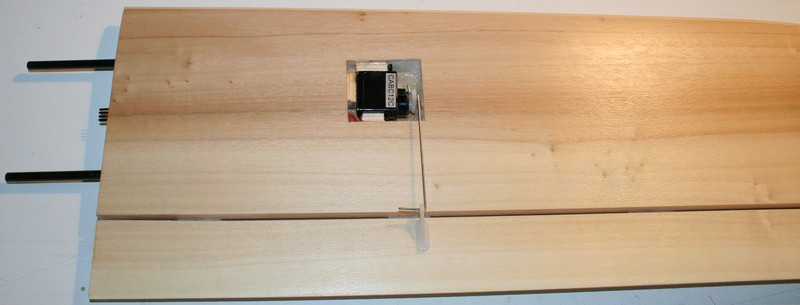

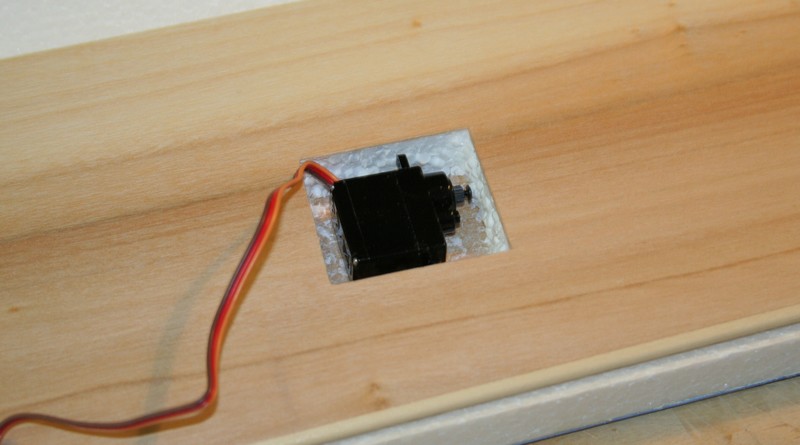

Montage des servos d’aileron. Collage double face mousse + cales en bois collées.

Servo

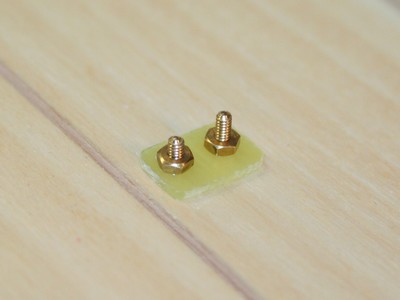

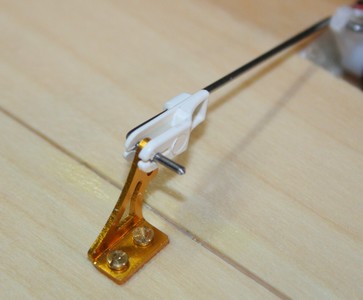

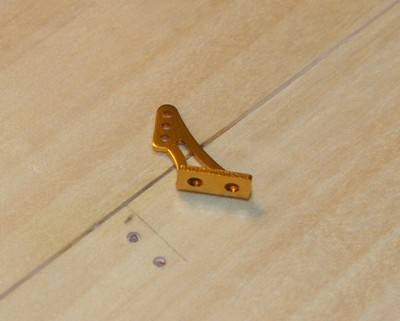

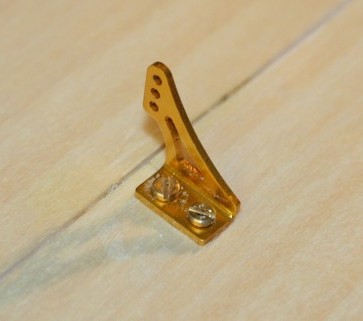

Guignols des volets. J’ai remplacés ceux en plastiques livrés par Art Hobby qui avaient un défaut de moulage par des métalliques.

guignol
guignol
guignol
guignol

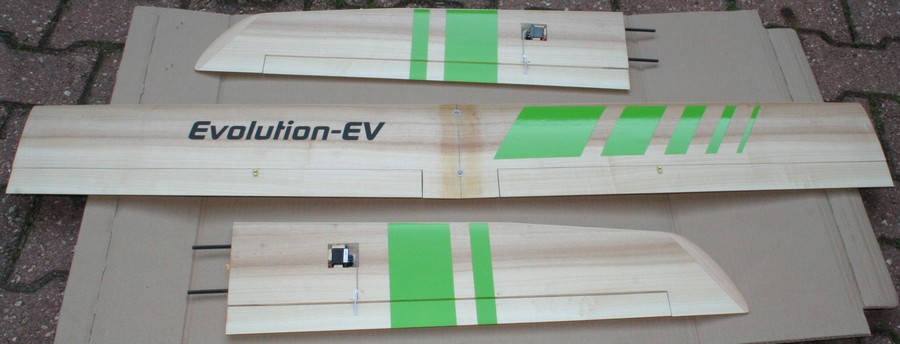

Décoration aile style ArtHobby.

Deco

Fuselage

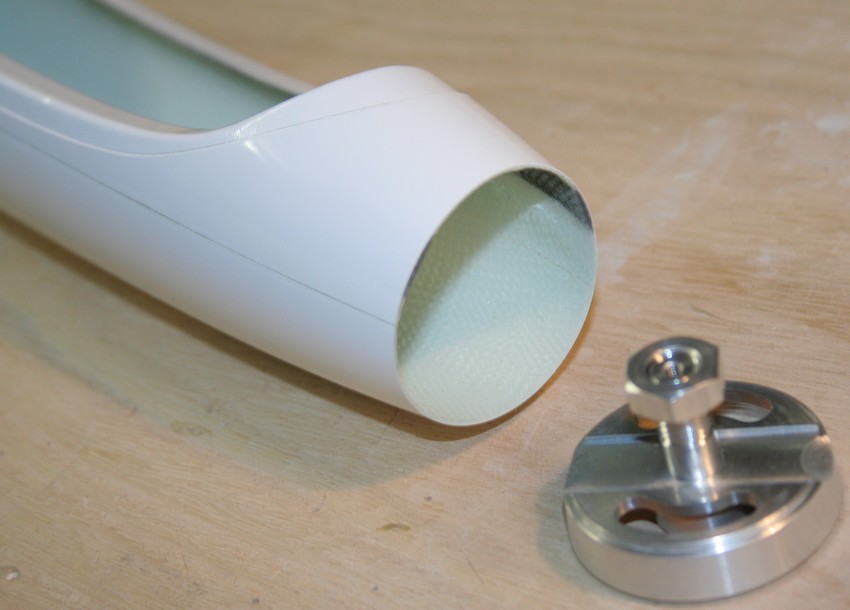

Le fuselage est livré avec le nez coupé pour un cône de 32mm. Le diamètre du moteur XM3536 étant de 35mm, j’ai choisi un cône de 40mm. J’ai donc recoupé le fuselage. Il faut légèrement poncer l’intérieur au niveau du raccord afin de faciliter l’installation du support moteur.

Nez

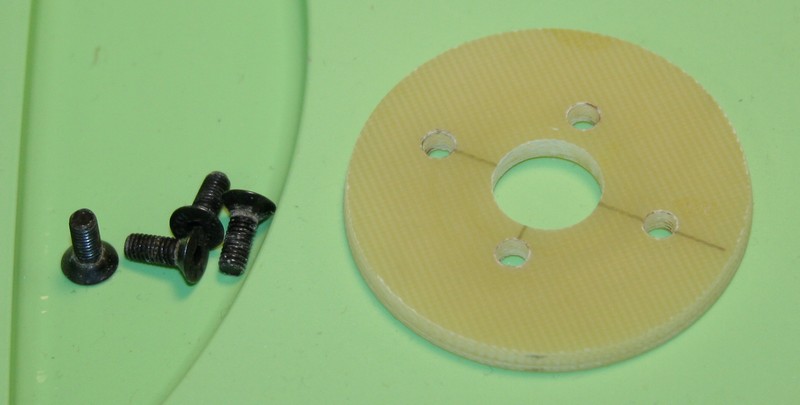

Réalisation du support moteur en epoxy (2 x 1.5mm collés). Mise en forme sur perceuse sans fil.

Support moteur

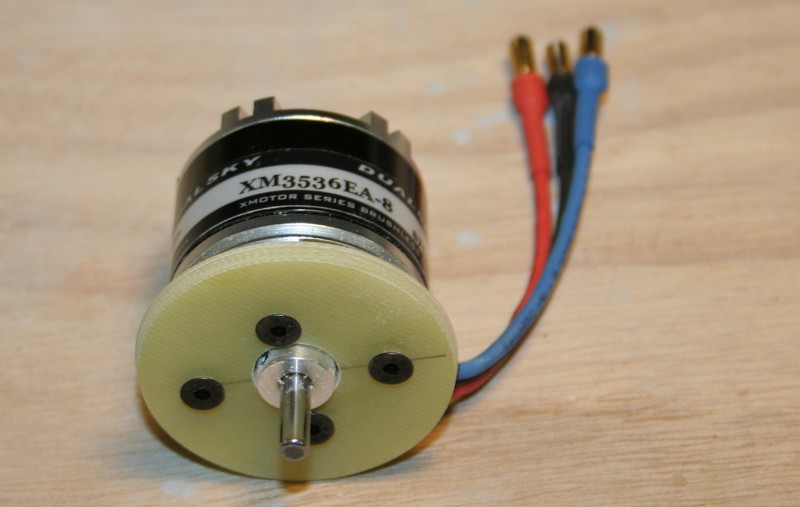

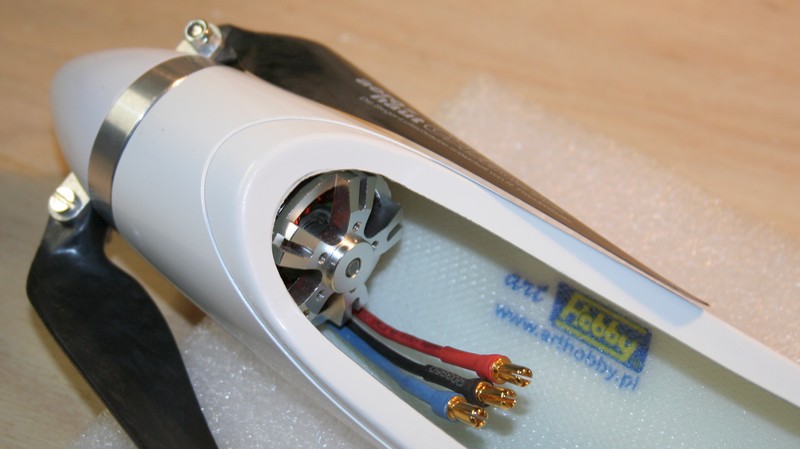

Montage du moteur pour essai.

Support moteur

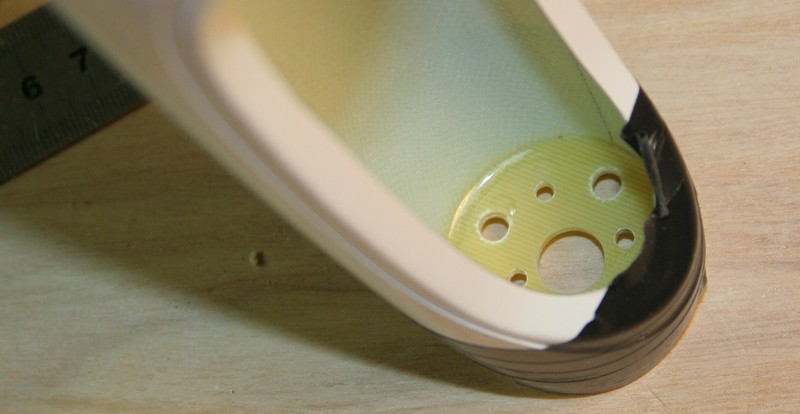

Ajout de trous de ventilation. Collage pour positionnement à la cyano + joint en colle epoxy.

Support moteur

Montage moteur et cône sur le fuselage.

Moteur

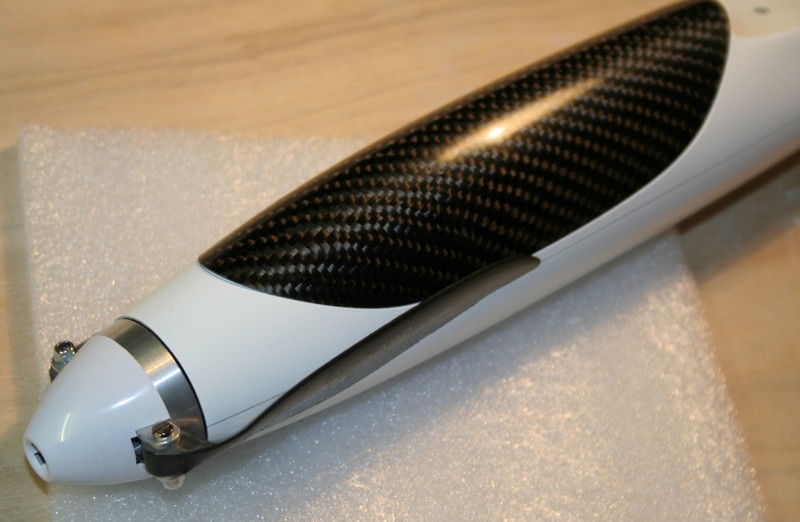

Avec verrière carbone.

Moteur

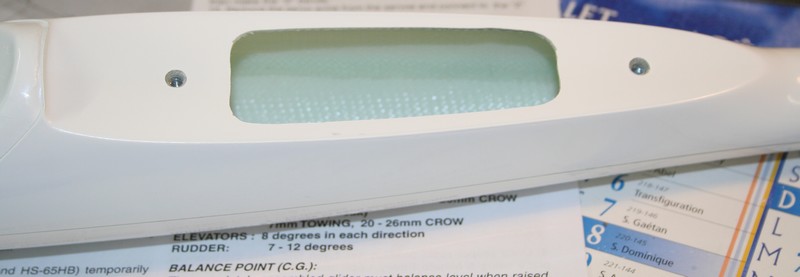

Découpe du fuselage (pour la platine servo).

fuselage

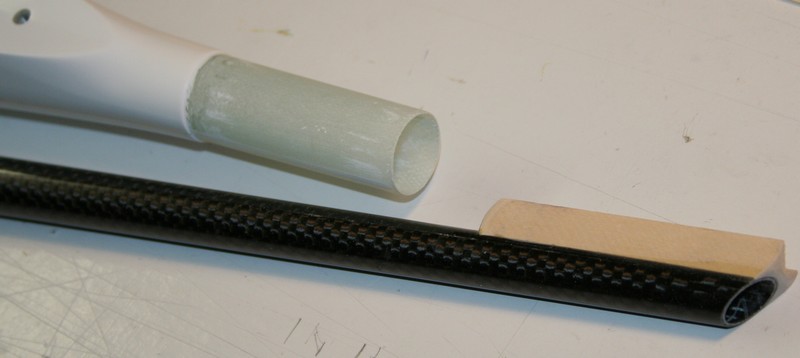

La zone de collage du tube carbone est préparée au papier de verre. Le support de l’empennage est collé à l’epoxy.
Remarque :
La notice ne parle pas de couper le tube carbone, mais le plan d’ensemble papier fourni présente une longueur de 720-740mm. Le plan du site arthobby.com propose une longueur entre 760mm et 800mm … Comme je n’avais pas vu cette cote, je n’ai pas coupé le tube, et il mesure 800mm.

Boom

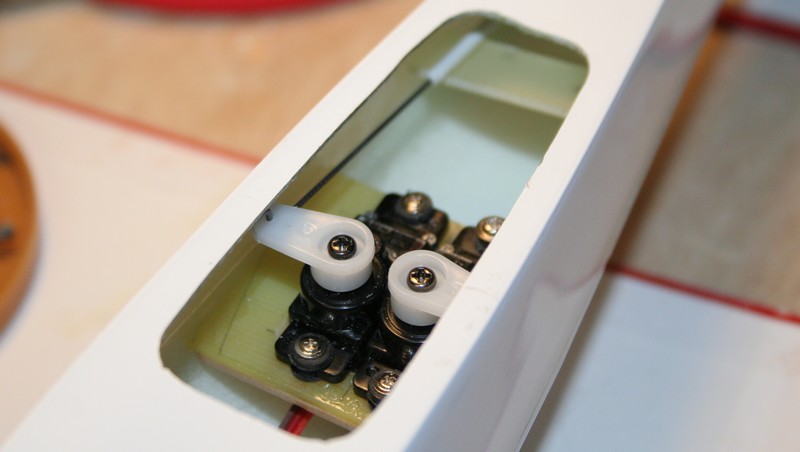

Servos installés dans le fuselage. Juste la place :

Servo

Empennage

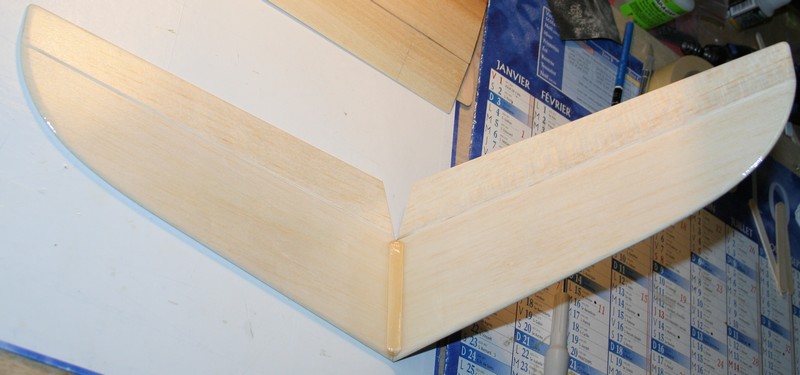

L’empennage en V est assemblé avant d’être collé sur son support. La jonction est renforcée avec de la toile de verre et epoxy.

Empennage

Installation dans le fuselage :

compartiment

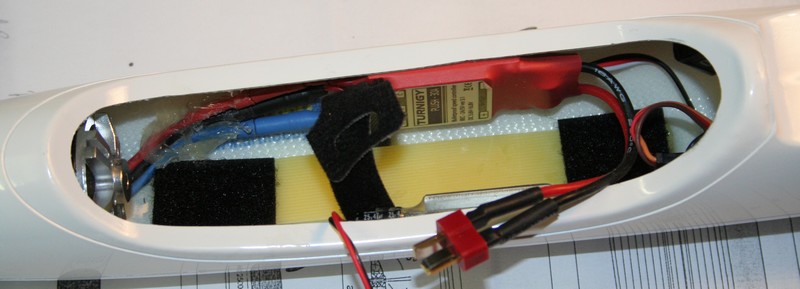

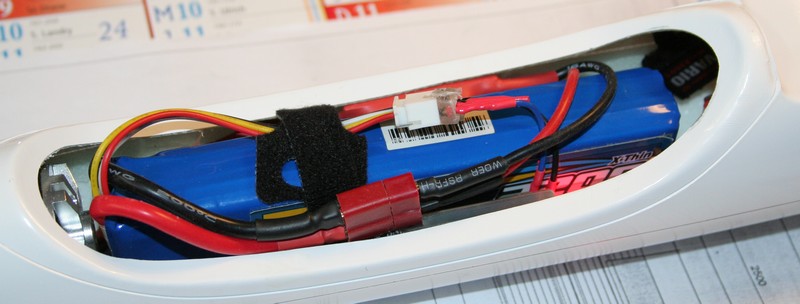

Avec la batterie :

compartiment
