SparkHott

Introduction

Le Spark Hott est un dispositif de surveillance embarqué compatible avec le système Hott de SJ/Graupner.
Alors que le Glow Hott était destiné aux moteurs méthanols à bougie chauffantes « Glow »,
le Spark Hott est destiné aux moteurs à allumage électronique.
Le Spark Hott ne réalise pas l’allumage du moteur, mais seulement des mesures.

Avertissement !

La réalisation de ce module peut présenter des risques pour votre matériel.
Si vous réalisez ce module, en aucun cas je ne pourrais être tenu responsable des éventuels dommages quels qu’ils soient.

Description

Le module Spak Hott permet de surveiller :
– 2 alimentations LIPO 2S, LIFE 2S ou NIMH 4S ou 5S
– une température (capteur résistance CTN)
– compte-tours moteur (Capteur magnétique à effet hall)
– Temps moteur tournant

Il permet de déclencher des alarmes sonores et vocales sur :
– Seuil tension d’alimention basse (2 alimentations)
– Seuil de température trop élevée
– Temps moteur tournant
– Surrégime moteur

L’ensemble est paramètrable par les menus accessibles sur la radiocommande.
Les affichages sont faits sur les écrans standards de la radiocommande.
L’enregistrements des mesures est fait sur la SDCard de la radiocommande.

Le module Spark Hott ne permet pas de surveiller l’alimentation de l’allumage électronique du moteur qui est isolée de l’alimentation
récepteur afin de ne pas risquer de conduire les perturbations.
Le compte-tours du module Spark Hott utilise son propre capteur et non pas celui de l’allumage.
ce choix a été fait afin de ne pas perturber l’allumage électronique
(J’ai recontré le problème avec un compte-tour RCExl intercalé entre capteur et l’allumage OS, conduisant à des ratées d’allumage).

Remarque :
Le module émule un « General Air Module » Graupner.

Conception

Comme pour le Glow Hott, la conception repose sur une carte Arduino Pro Mini mais en version 3.3V/8MHz cette fois ci.

Mesure des tensions alimentation 1 et 2
Les tensions sont mesurées par le convertisseurs A/N au travers de ponts diviseurs de tension.
Un filtrage est réalisé par un condensateur céramique.
Référence de tension : 3.3V

Mesure de température
Idem Glow Hott

Compte-tours moteur
Le compte-tours met en oeuvre un capteur é effet hall de type RcExl.
Il est directement interfacé avec l’entrée INT1 de la carte Arduino et traité en interruption pour réaliser la mesure.

Interface télémesure Hott
Sur mes précédentes réalisations, l’interface télémesure Hott était simplement réalisée par une résistance placée entre le TX et le RX de la carte.
Bien que fonctionnelle, cette interface n’était pas idéale. Sur Spark Hott, l’interface télémesure est réalisée avec des transistors MOSFET et résistances associées, pour un design plus propre.
Je n’ai pas encore testé, mais cette interface devrait permettre de fonctionner avec un autre capteur Graupner sur la même laison télémesure.

Alimentation du module
Le module Spark Hott est alimenté par la liaison télémesure du récepteur.

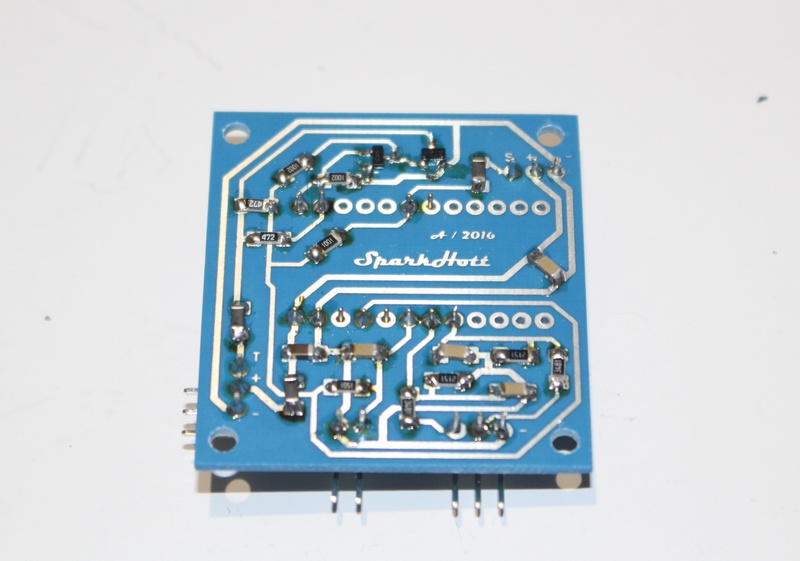

Photos

Sparkhott

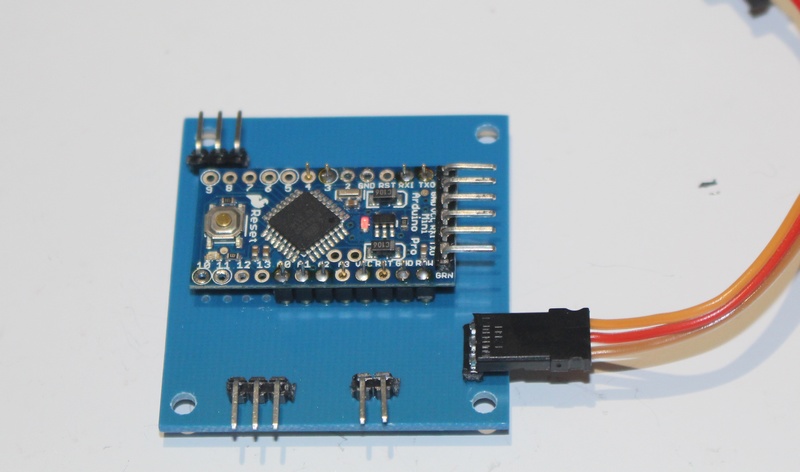

Module

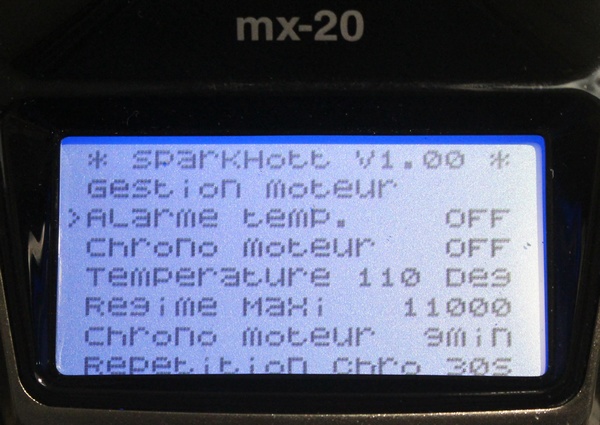

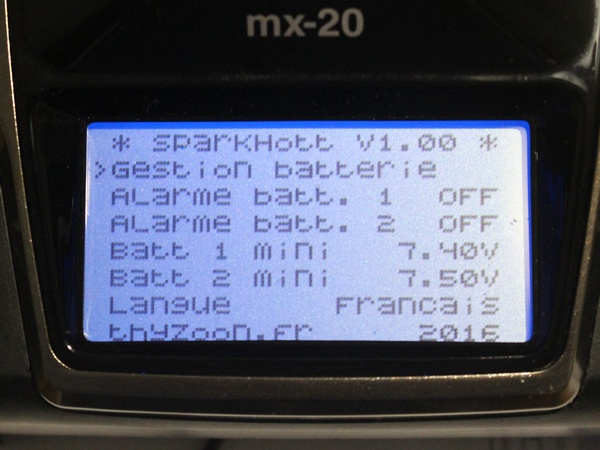

Menus sur la radio Graupner

Menus
Menus

Schéma

Schéma format PDF

Circuit imprimé

Circuit imprimé format PDF

Nomenclature

Nomenclature format PDF

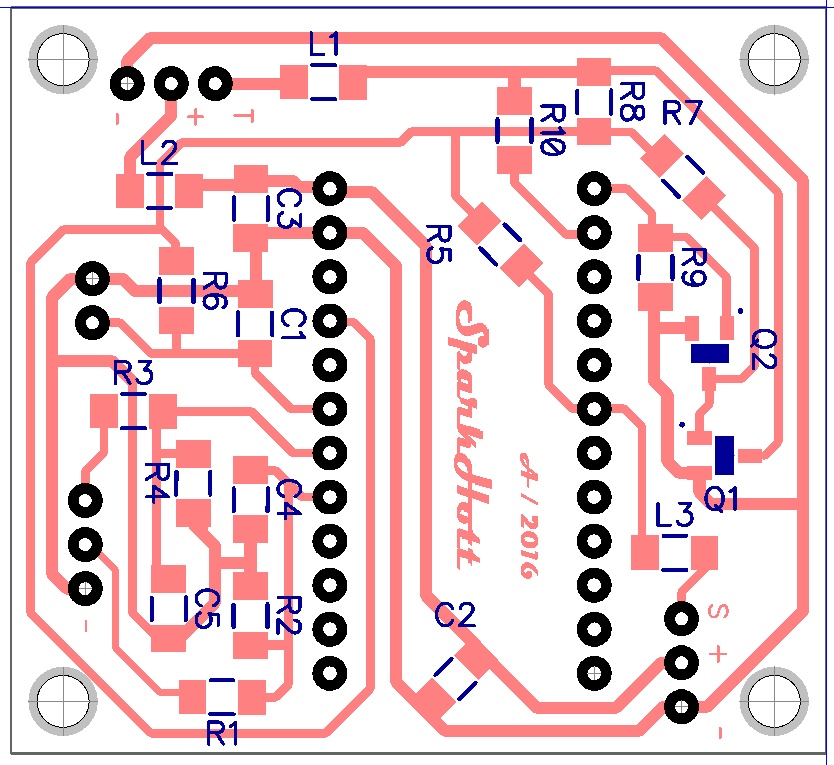

Implantation

Implantation

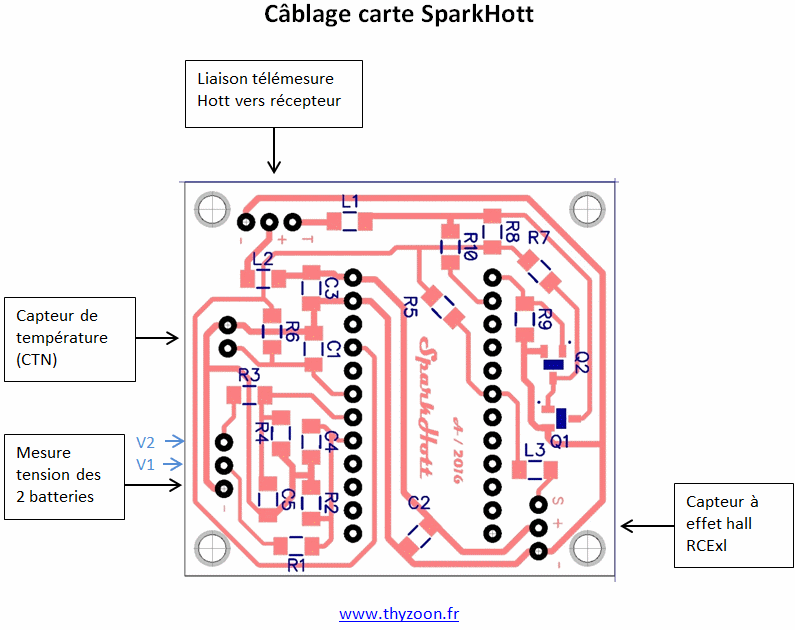

Cablage

Cablage

Logiciel

Version 1.07 : Télécharger
   Correction d’un bug affectant le paramètrage d’un second capteur. Testé avec SparkHott + GPS Graupner S8437

Version 1.06 : Télécharger
   Modification de la plage d’alarme de température. (Maxi. 200°C)

Version 1.05 : Télécharger
   Correction de bugs majeurs de la V1.04

Version 1.04 : Télécharger
