Voici les équipements embarqués par mon Scimitar.

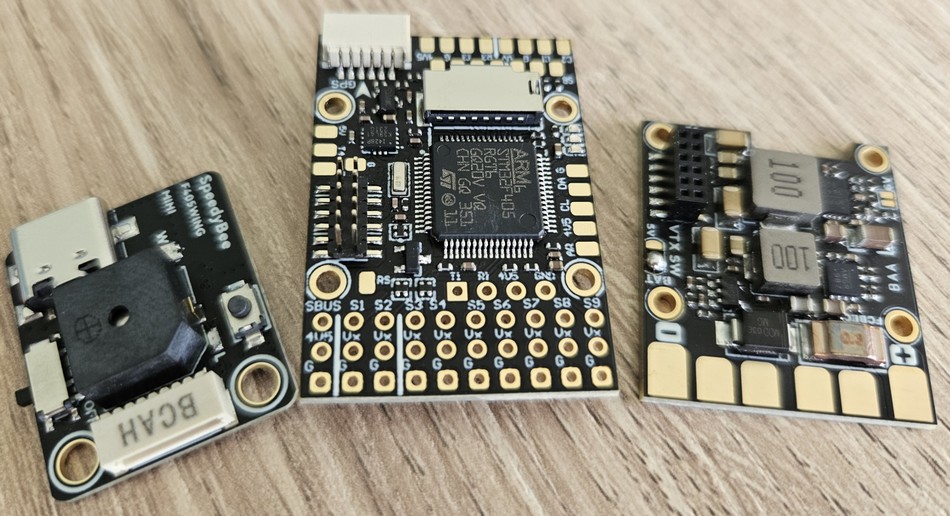

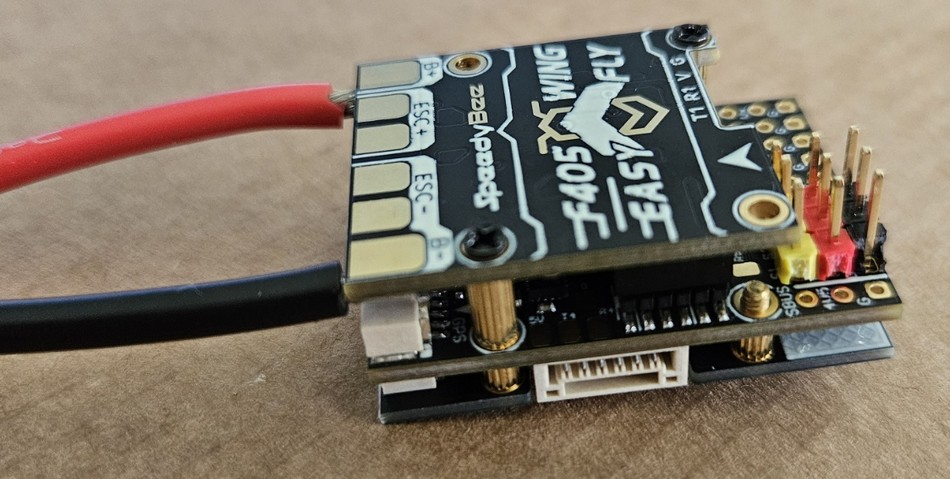

Le cœur du système est la contrôleur de vol Speedy Bee F405 Wing Mini. Elle très compacte et complète pour un mini tarif. (36€ en avril 2024)
Elle propose les interfaces VTX analogique, VTX numérique, ESC, Servos, USB, Wifi, Bluetooth, GPS, …

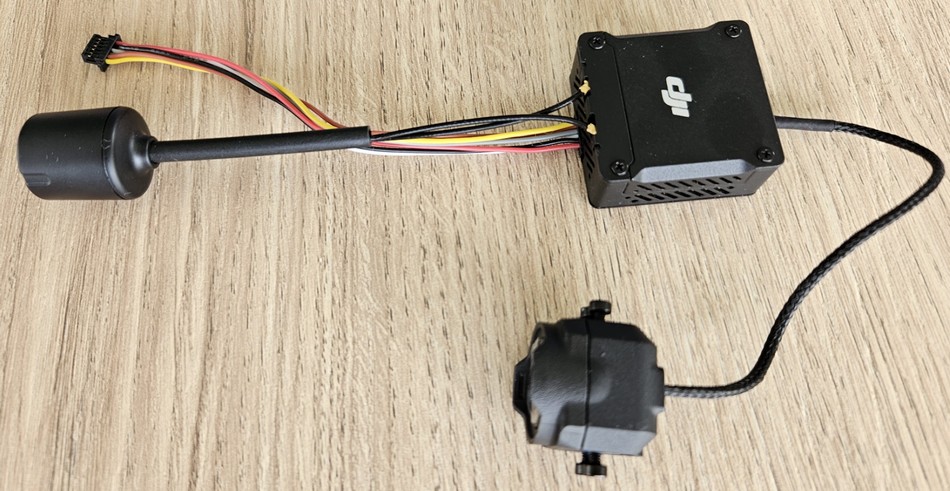

Le système vidéo FPV est un DJI Air Unit O3.

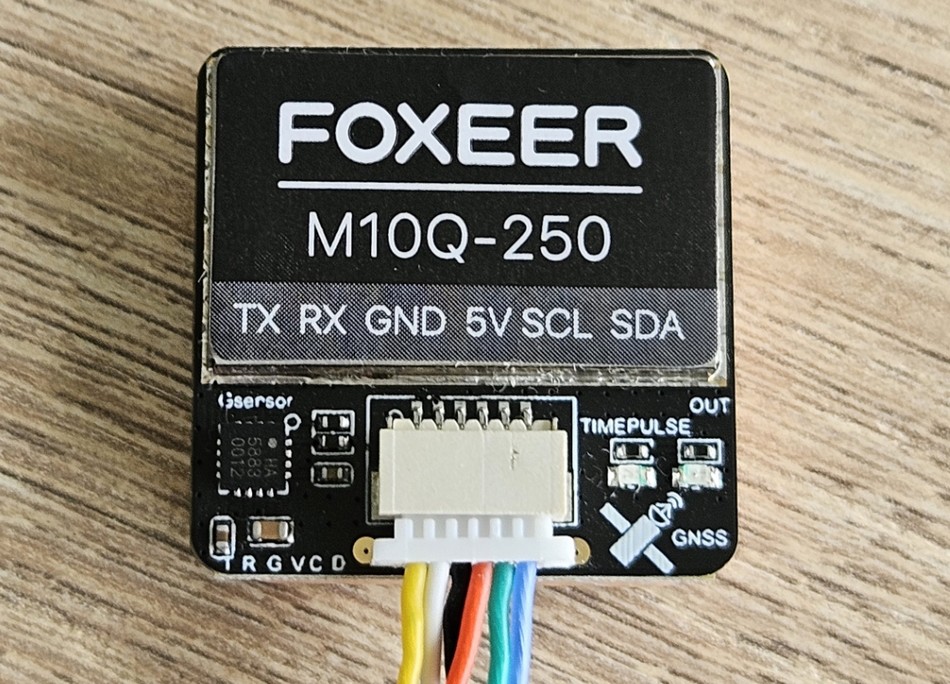

Le récepteur GNSS est un Foxeer M10Q-250, équipé bien évidement d’un module UBLOX M10Q associé à un capteur magnétique QMC5883.

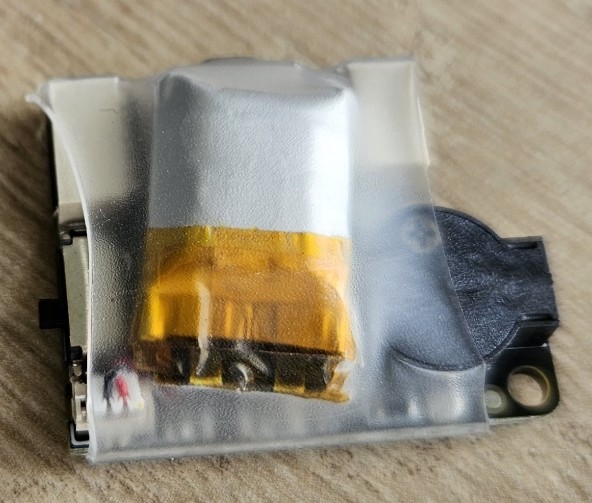

Il est accompagné d’un ‘GPS-Mate’ de chez Vifly. Ce dispositif permet d’alimenter le récepteur GNSS sans mettre sous tension le reste de l’électronique et d’évider la surchauffe du VTX pendant l’acquisitions des signaux GPS, GALILEO …
Il intègre aussi un buzzer équivalent au Vifly finder 2.

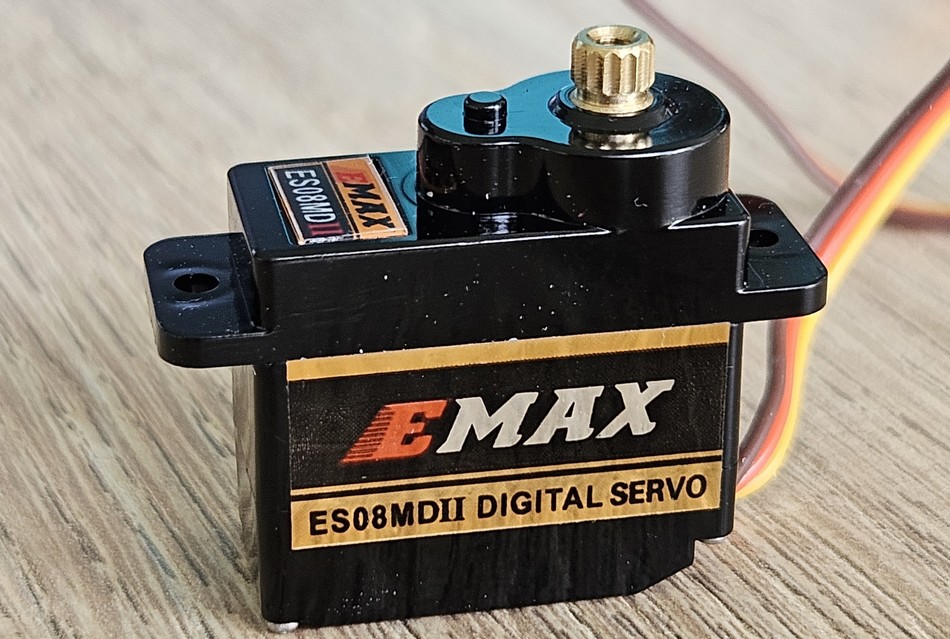

Les 2 servos destinés aux ailerons sont des EMAX ES08MDII.

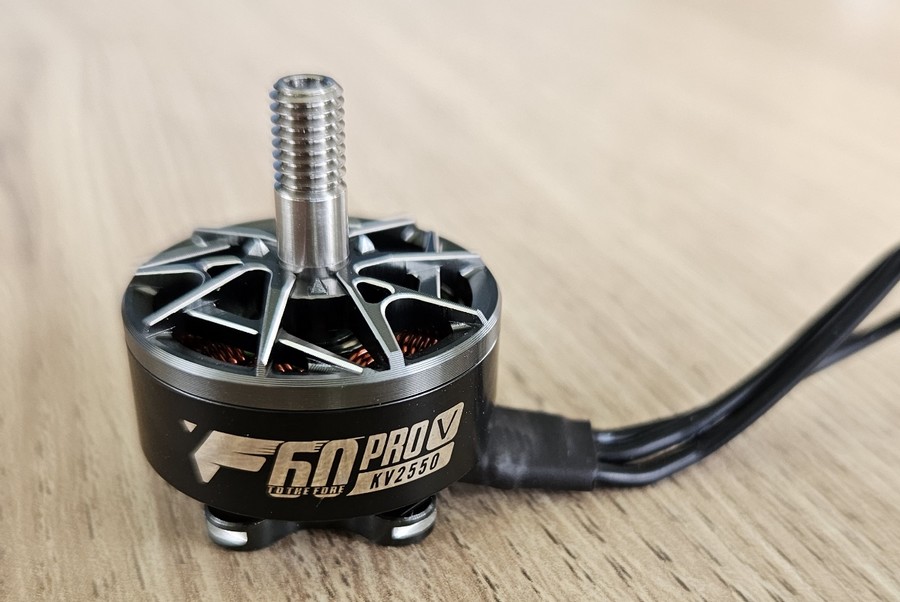

Le moteur est un T-Motor F60 Pro.

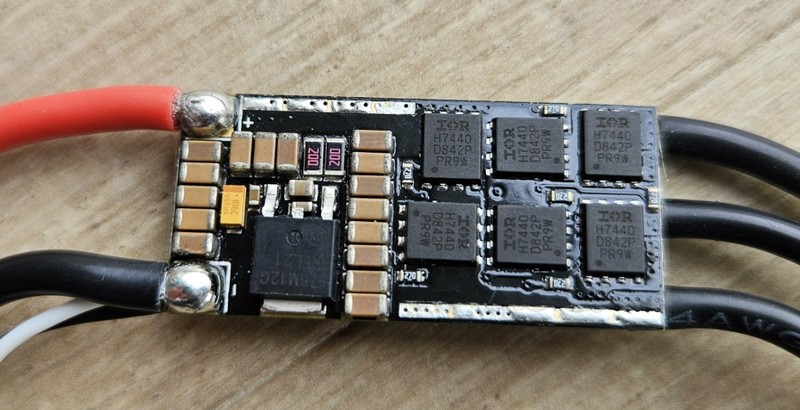

Il est associé à un ESC Aikon de 45A avec commande en DSHOT 600.

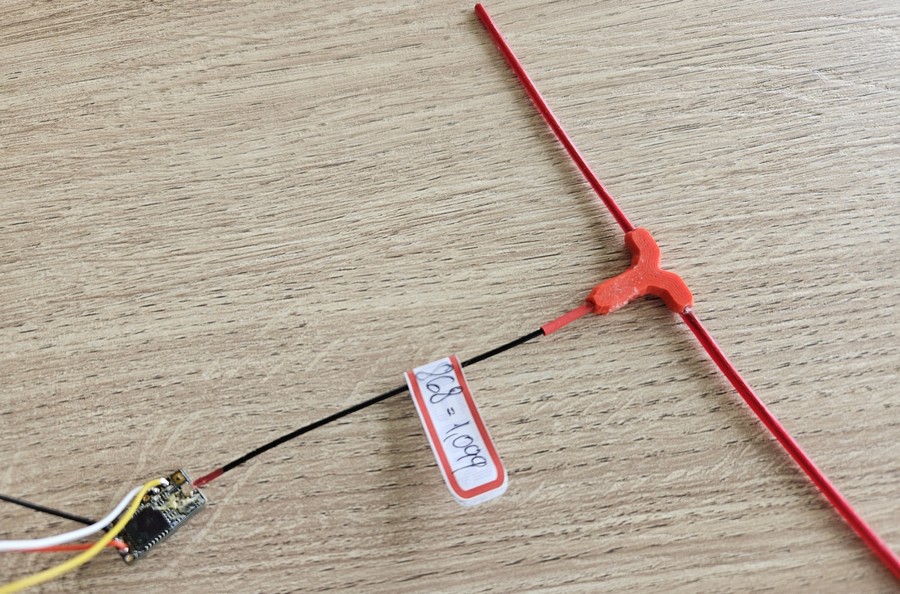

Le récepteur est un R9 Mini en ExpressLRS en 868 MHz.

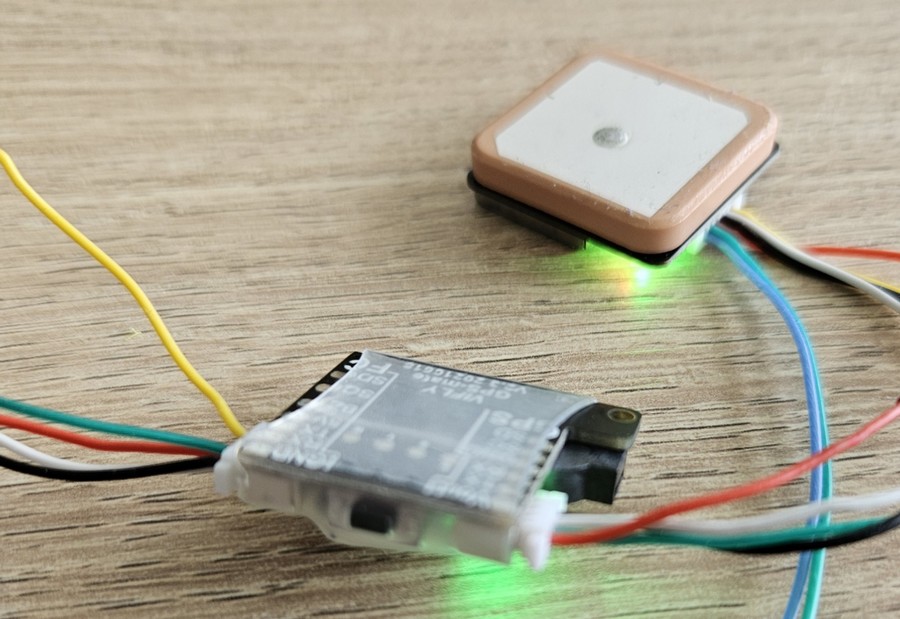

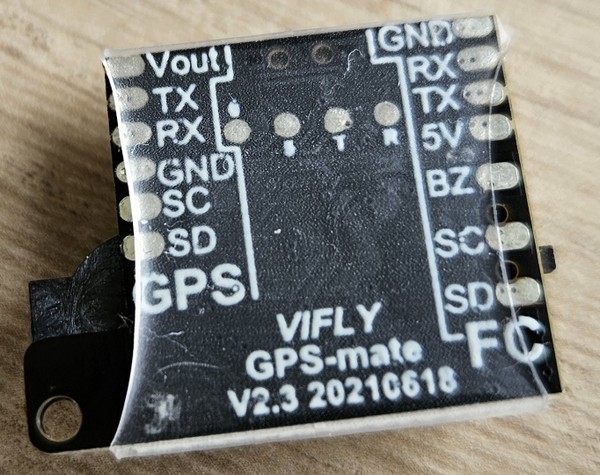

Le GPS Mate alimentant le récepteur M10Q.
