Evolution Excel 4004

L’évolution concerne la re-motorisation de l’Excel 4004 afin de sécuriser le décollage au chariot sur piste en herbe. Pour cela, il est nécessaire d’augmenter le diamètre de l’hélice.

L’ancienne motorisation est décrite sur cette page.

Nouveau moteur

J’ai opté pour une configuration conseillé par Pierre Alban dans un article sur le Valenta Finesse Max. Il s’agit un moteur brushless avec réducteur : Hacker A40 10S / 6.7:1

Il a un Kv de 1600,  un réducteur de rapport 6.7 et entraine une hélice RFM 20 x13.

La masse du motoréducteur est d’environ 250g, sensiblement identique au DualSky utilisé jusqu’à maintenant.

L’alimentation est confiée à une batterie LiPo SLS Quantum 6S / 2700mAh / 30C.

Calculs avec Ecalc.

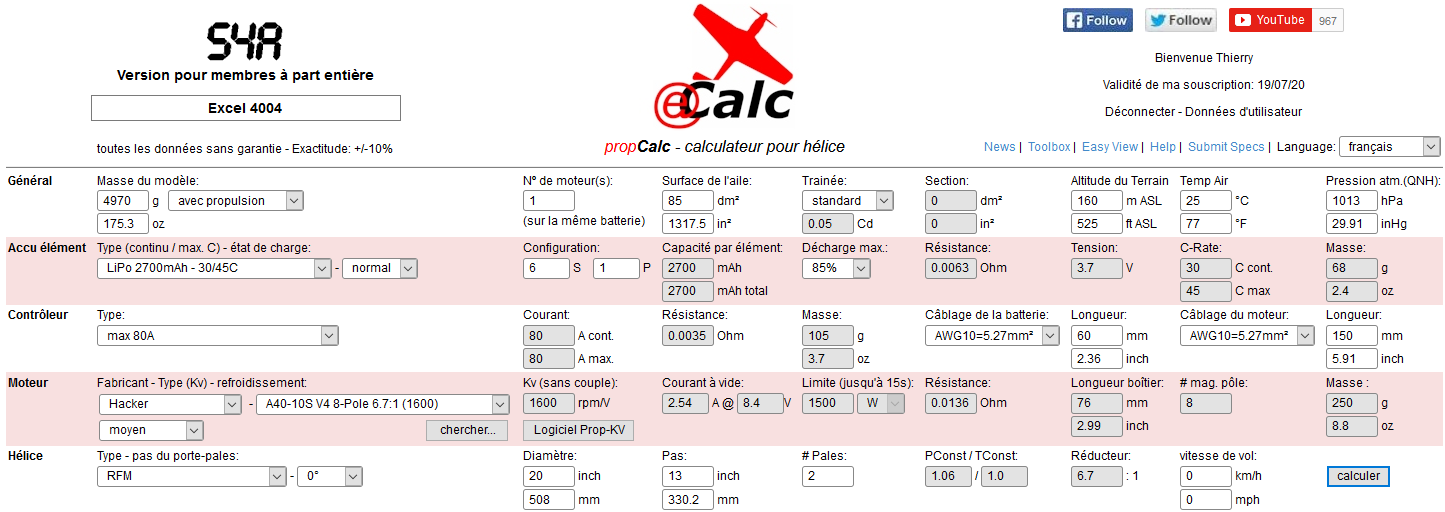

Configuration

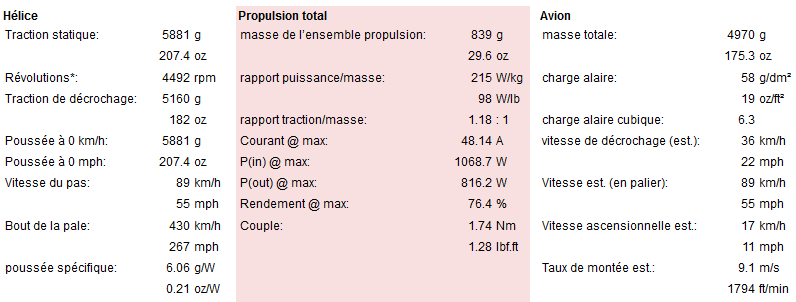

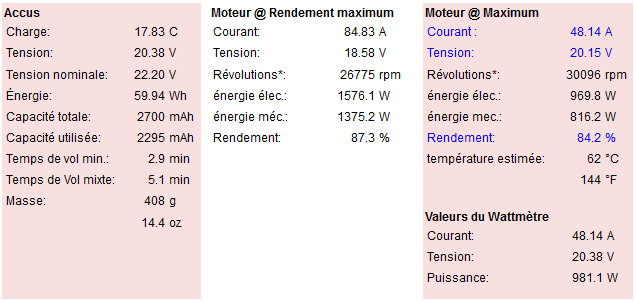

Ecalc
Ecalc

La traction atteint environ 5.9kg pour une consommation de moins de 50A. Avec l’ancienne configuration, la traction calculée était de 4.7kg pour 63A consommés.

Quelques photos

Moteur

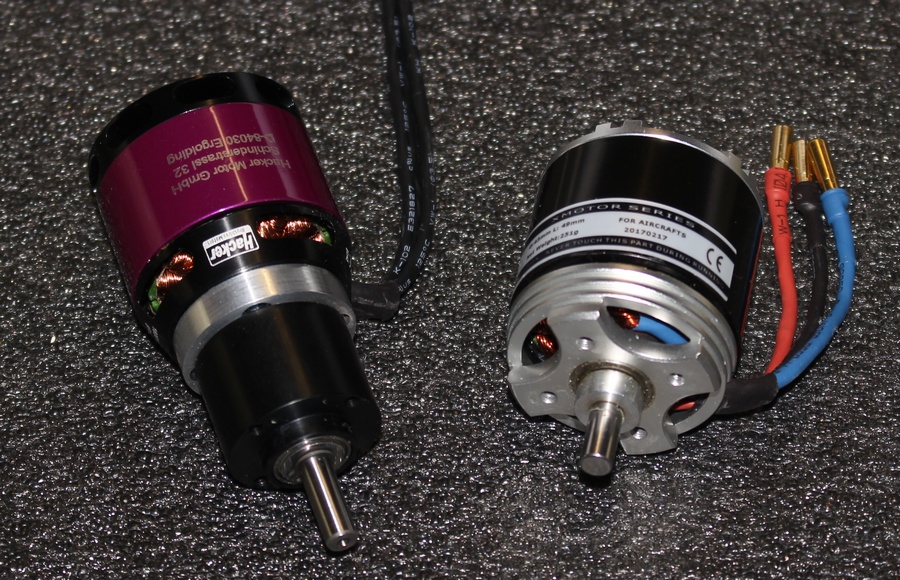

Hacker A40-10S et Dualsky XM4255EA-6

Le changement est facilité par le fait que les 4 trous de fixation soient sur le même diamètre (25mm)

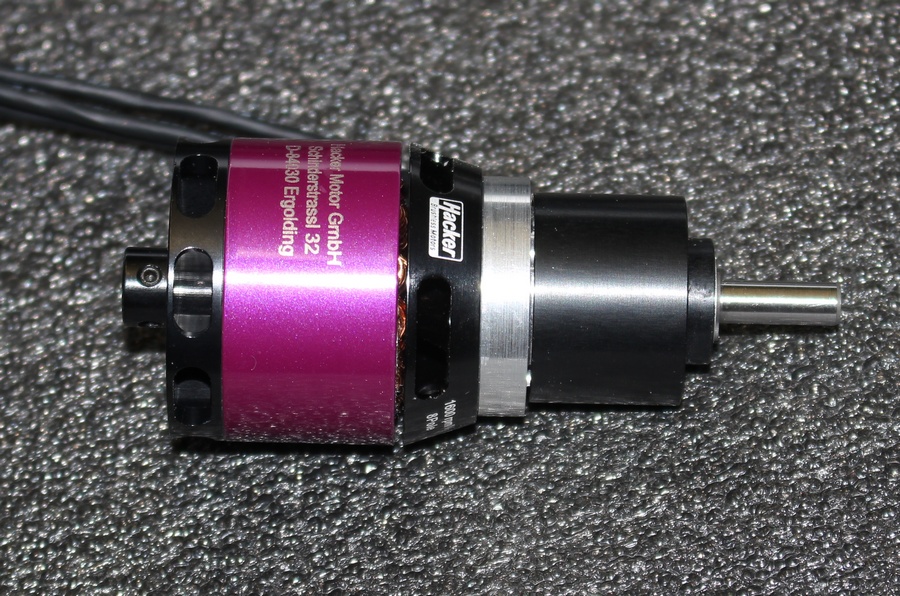

Hacker A40
Hacker A40-10S

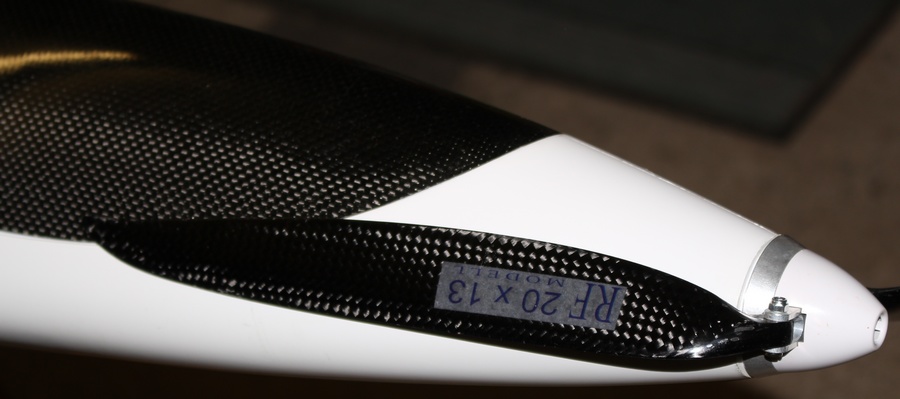

RFM 20x13
RFM 20x13
Lipo

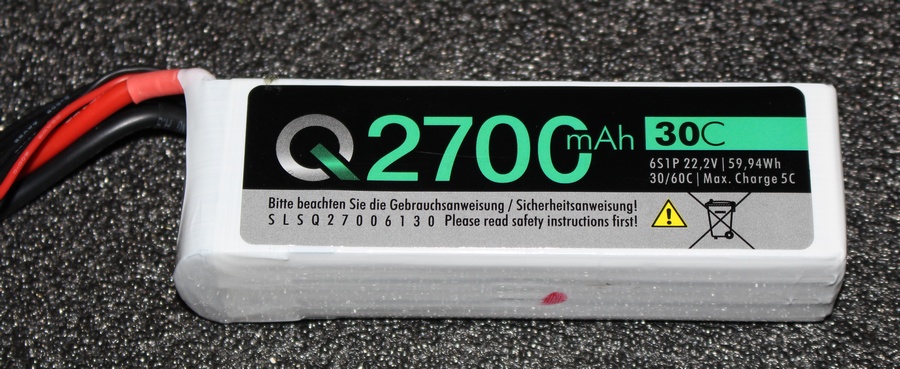

SLS Quantum 6S / 2700mAh / 30

Centrage

Dans l’ancienne configuration, la batterie était trop épaisse pour passer sous la clé d’aile. Le planeur étant plutôt naturellement centré avant, j’avais été obligé de mettre 20g de plomb tout à l’arrière. La batterie SLS a été choisie pour son épaisseur de 32mm qui permet de passer sous la clé d’aile. La masse de la motorisation étant identique (253g), la batterie plus légère (399g) , seule l’hélice est plus lourde.

La masse totale atteint 4960g au lieu de 5030g

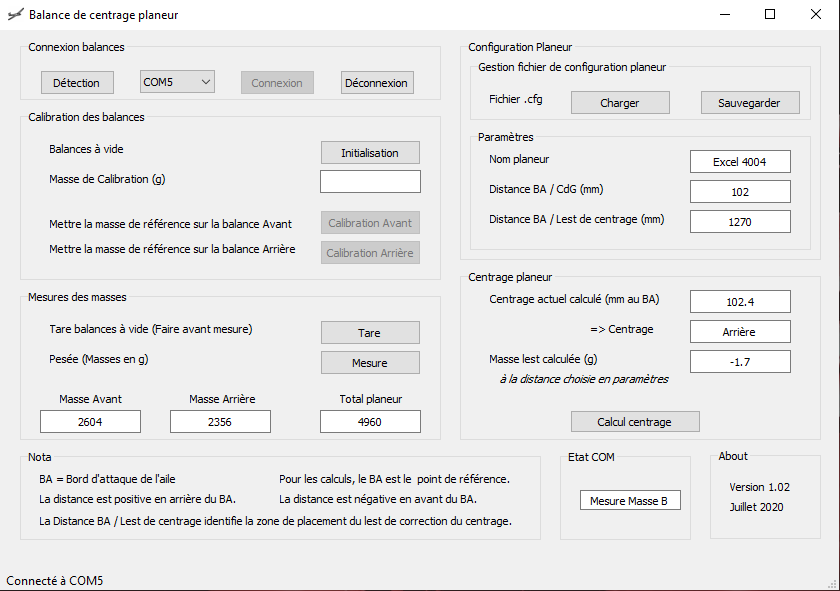

Le centrage est maintenu à 102mm du bord d’attaque.

Voir mon article sur ma balance de centrage pour planeur.
