P-47, Empennage

Stabilisateur

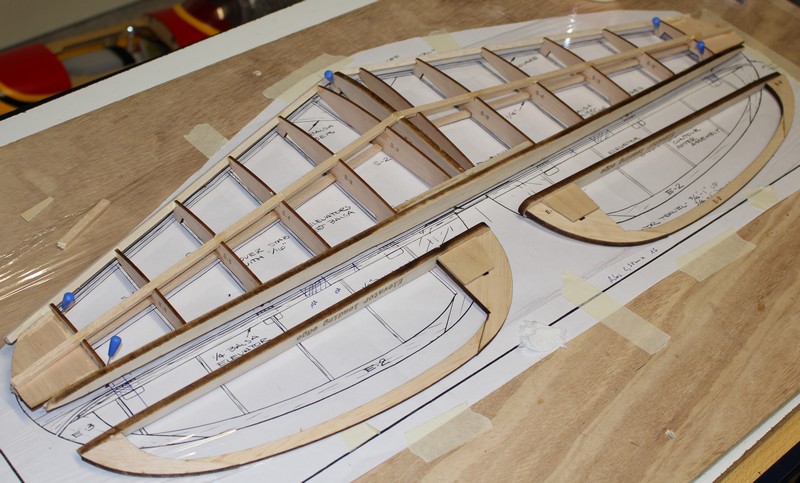

Assemblage des volets de profondeur

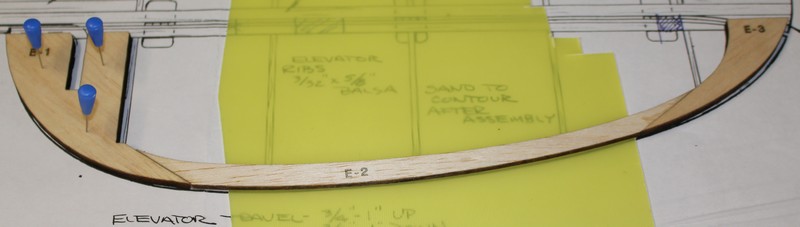

La pièce E2 n’a pas la même épaisseur que E1 et E3. Un plaque d’epoxy de 0.8mm permet le calage de E2.

Profondeur
Profondeur

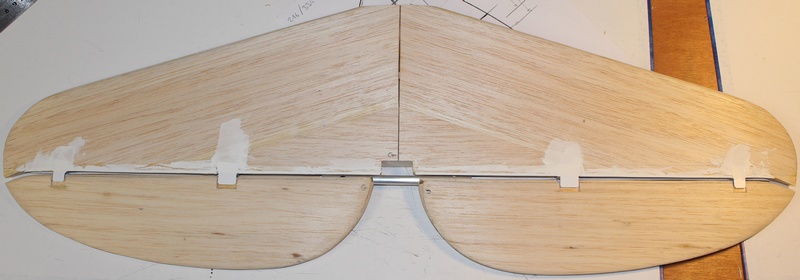

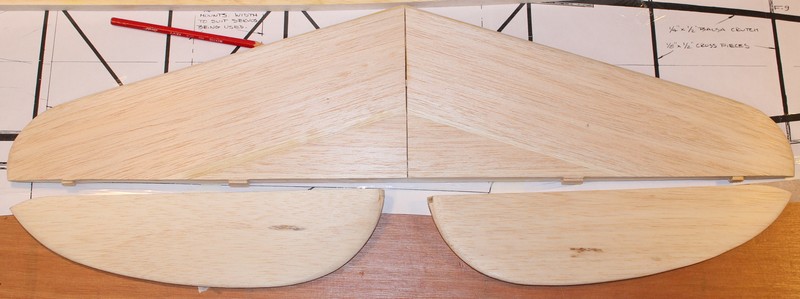

Stabilsateur assemblé

Stabilisateur

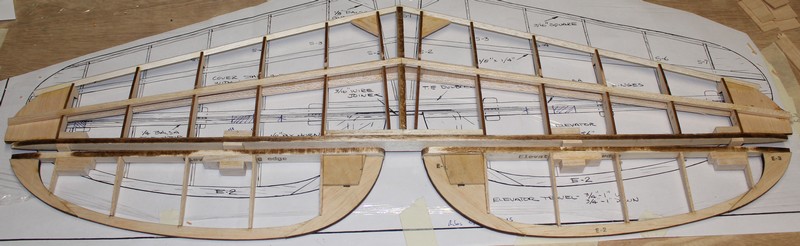

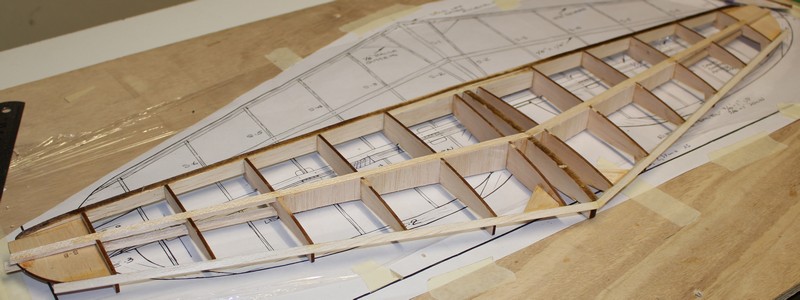

Mise en place d’ames sur le longeron pour augmenter la rigidité.

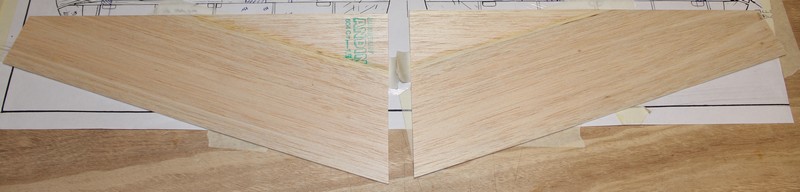

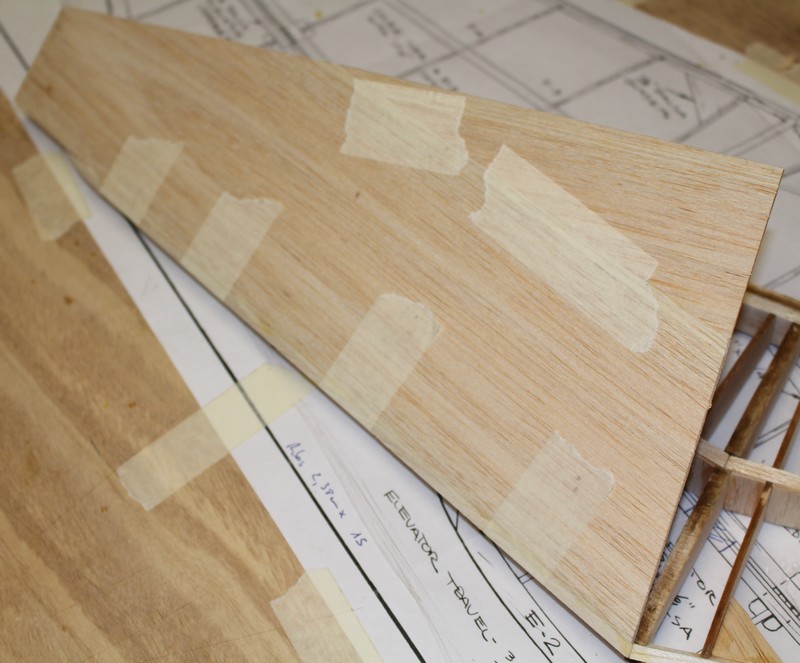

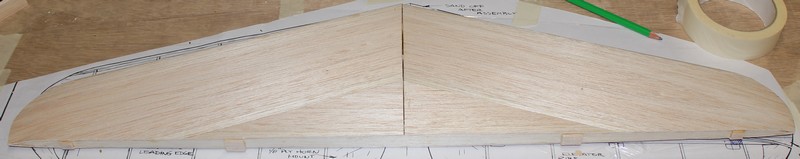

Préparation du coffrage extrados en balsa 1.5mm.

Coffrage

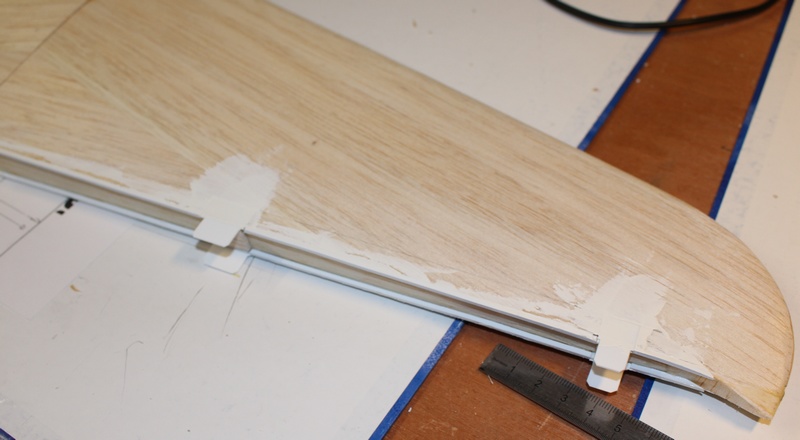

Collage au bord d’attaque.

Coffrage stabilisateur P-47

Coffrage

Stabilisateur

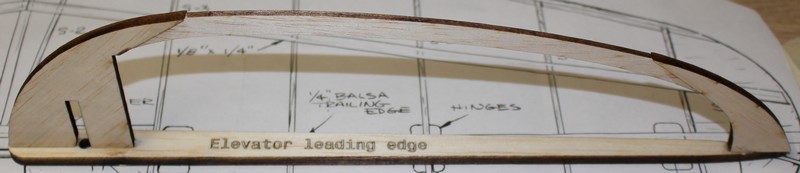

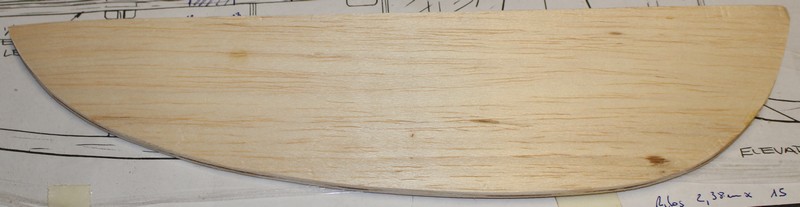

Volet de profondeur

Profondeur
Stabilisateur

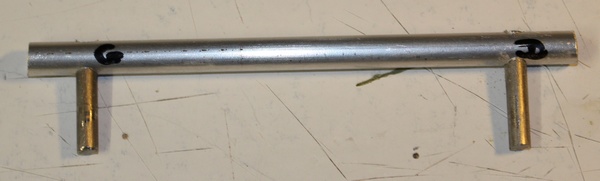

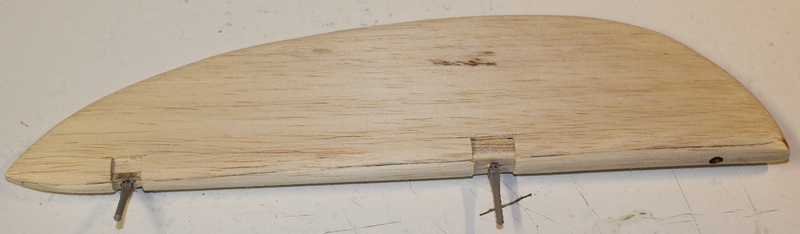

Tube en aluminium pour la liaison entre les 2 demi gouvernes de profondeur :

Tube

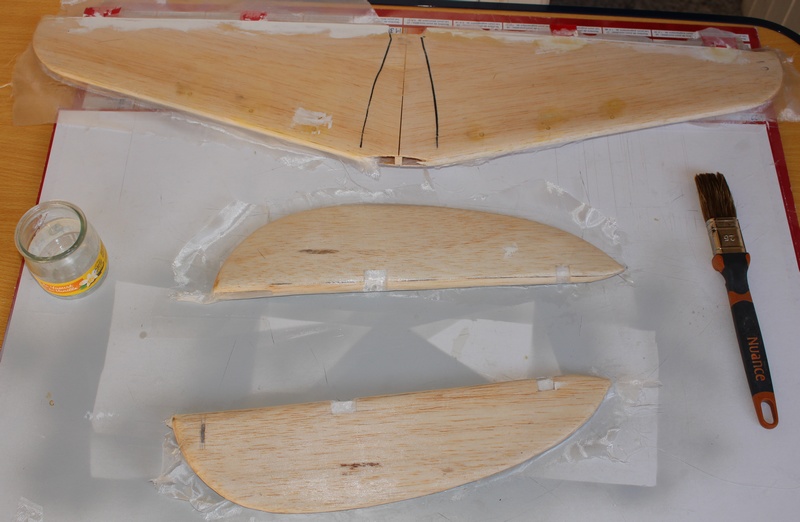

Satbilisateur
Volet
Stabilisateur

Pose de la toile de verre 25g/m2 à l’enduit nitrocellulosique.

Toile

Dérive

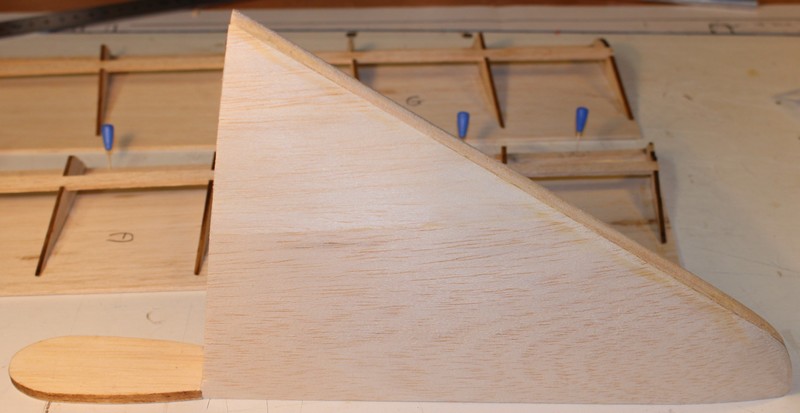

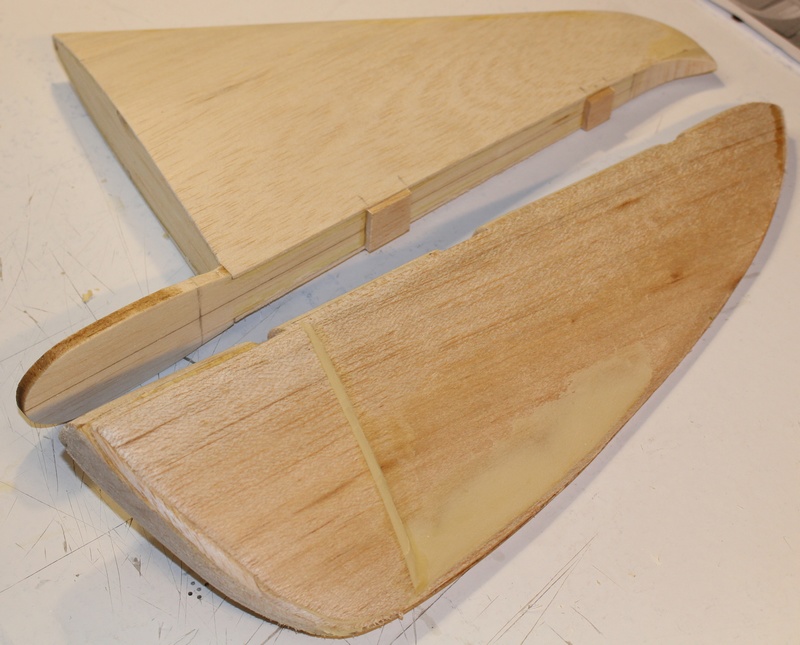

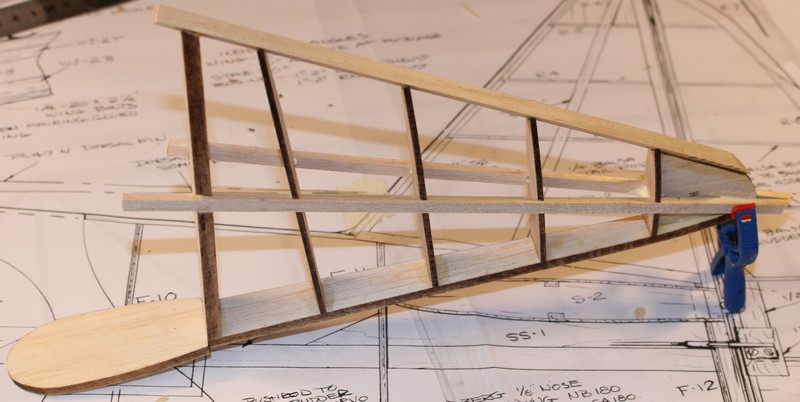

Structure de la dérive

Derive

Coffrage

Derive
Derive

Sur le fuselage

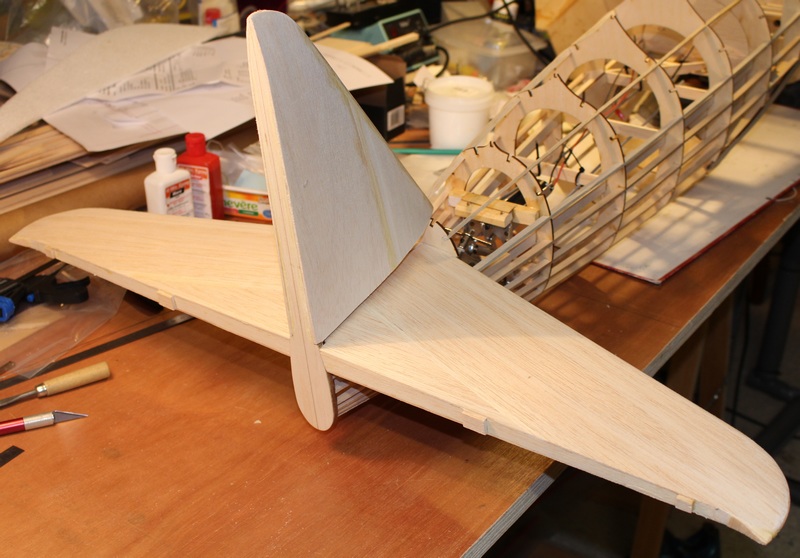

Ajustment des encastrements du stabilisateur et de la dérive sur le fuselage.

Ajustements
